M - Menetformázó ALU - ASH/AT9

A szerszám jellemzői:

Képlékeny menetalakító szerszám 10%-nál nagyobb fajlagos nyúlású alumíniumhoz és lágy rézhez. Porkohászati gyorsacél kenőhorony nélkül.

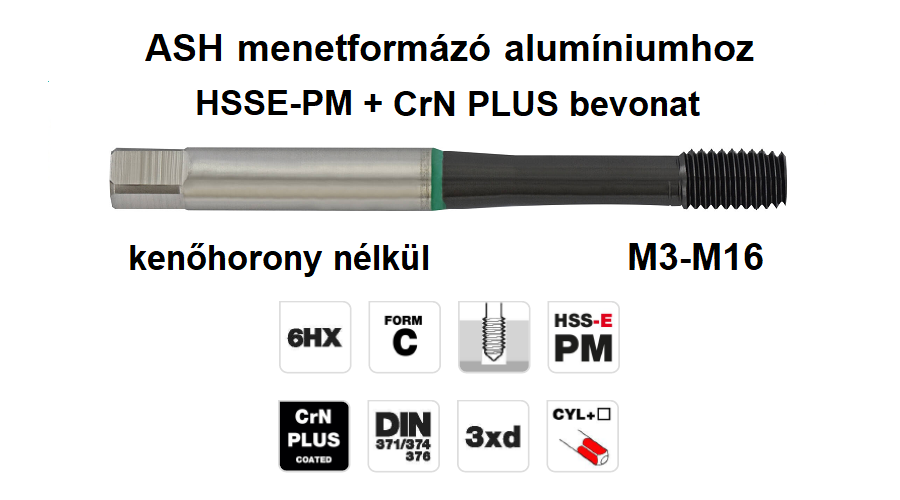

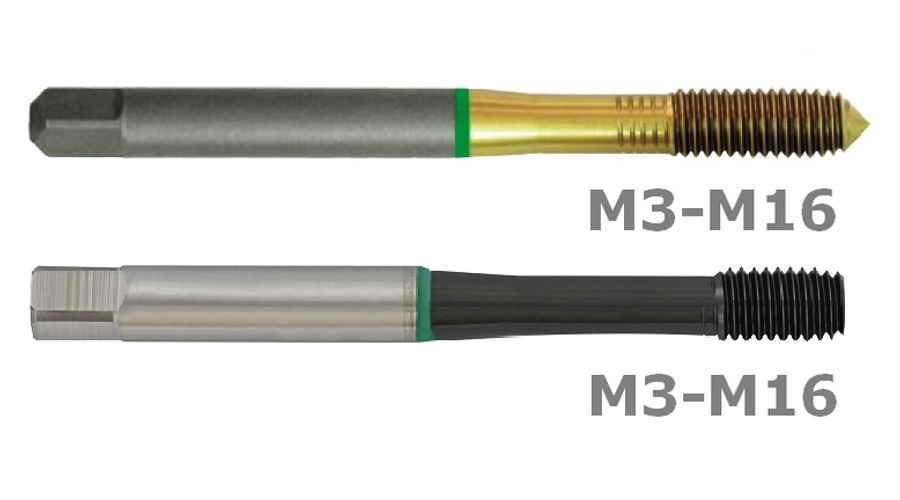

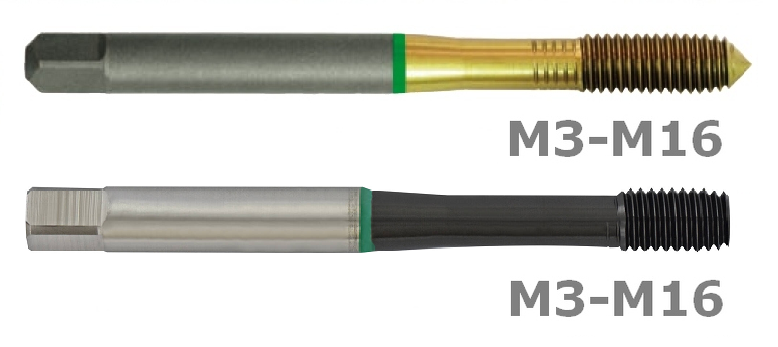

  • ASH - CrN Plus tapadásgátló bevonat

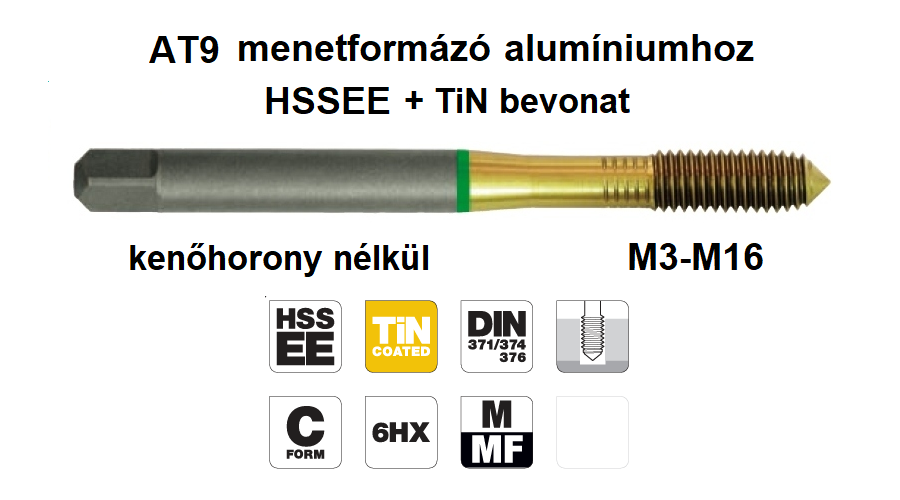

  • AT9 - TiN bevonat * (kifutó típus)

A menetfúráshoz képest termelékenyebb, nagyobb élettartamú, kisebb a törésveszély, erősebb a menet. Ügyeljünk a helyes előfúrási méretre és arra, hogy a kenés folyamatos legyen.

Katalóguslap    Forgácsolási adat


►Előfuratok menetformázáshoz
Gyártó: TIVOLY
Menet: Típus, szár, bevonat: Elérhetőség: Ár: Cikkszám: Kosárba

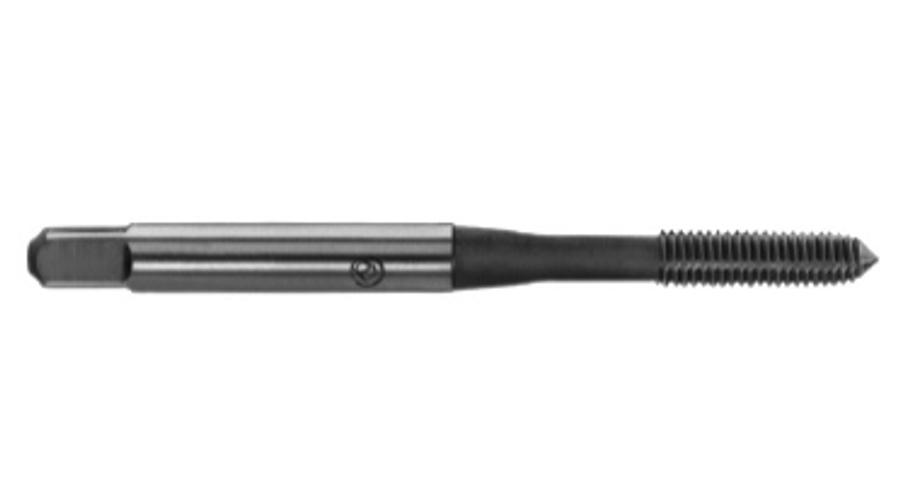

M 2
HSSE bevonat nélkül
2 db raktáron
12.720 Ft + ÁFA ( 16.154 Ft )
MAFORM20.46HX
M 2,5
HSSE bevonat nélkül
2 db raktáron
11.840 Ft + ÁFA ( 15.037 Ft )
MAFORM2.50.456H
M 3
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
9.120 Ft + ÁFA ( 11.582 Ft )
960ASH1 0300050
M 3
AT9, erősített, TiN bevonat
19 db raktáron
8.240 Ft + ÁFA ( 10.465 Ft )
960AT91 0300050
M 4
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
9.200 Ft + ÁFA ( 11.684 Ft )
960ASH1 0400070
M 4
AT9, erősített, TiN bevonat
30 db raktáron
8.480 Ft + ÁFA ( 10.770 Ft )
960AT91 0400070
M 5
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
9.200 Ft + ÁFA ( 11.684 Ft )
960ASH1 0500080
M 5
AT9, erősített, TiN bevonat
23 db raktáron
8.480 Ft + ÁFA ( 10.770 Ft )
960AT91 0500080
M 6
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
9.840 Ft + ÁFA ( 12.497 Ft )
960ASH1 0600100
M 6
AT9, erősített, TiN bevonat
27 db raktáron
9.040 Ft + ÁFA ( 11.481 Ft )
960AT91 0600100
M 8
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
12.640 Ft + ÁFA ( 16.053 Ft )
960ASH1 0800125
M 8
AT9, erősített, TiN bevonat
16 db raktáron
11.600 Ft + ÁFA ( 14.732 Ft )
960AT91 0800125
M 8x1
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
14.080 Ft + ÁFA ( 17.882 Ft )
960ASH1 0800100
M 8x1
AT9, erősített, TiN bevonat
2-3 nap (általában)
13.040 Ft + ÁFA ( 16.561 Ft )
960AT91 0800100
M10
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
15.040 Ft + ÁFA ( 19.101 Ft )
960ASH1 1000150
M10
AT9, erősített, TiN bevonat
9 db raktáron
13.280 Ft + ÁFA ( 16.866 Ft )
960AT91 1000150
M10x1
ASH, erősített, CrN+ bevonat
2-3 nap (általában)
16.720 Ft + ÁFA ( 21.234 Ft )
960ASH1 1000100
M10x1
AT9, erősített, TiN bevonat
1 db raktáron
14.880 Ft + ÁFA ( 18.898 Ft )
960AT91 1000100
M12
ASH, áteső, CrN+ bevonat
2-3 nap (általában)
19.280 Ft + ÁFA ( 24.486 Ft )
960ASH1 1200175
M12
AT9, áteső, TiN bevonat
3 db raktáron
17.200 Ft + ÁFA ( 21.844 Ft )
960AT91 1200175
M12x1,5
ASH, áteső, CrN+ bevonat
2-3 nap (általában)
22.000 Ft + ÁFA ( 27.940 Ft )
960ASH1 1200150
M12x1,5
AT9, áteső, TiN bevonat
2-3 nap (általában)
19.760 Ft + ÁFA ( 25.095 Ft )
960AT91 1200150
M14
ASH, áteső, CrN+ bevonat
2-3 nap (általában)
25.520 Ft + ÁFA ( 32.410 Ft )
960ASH1 1400200
M14
AT9, áteső, TiN bevonat
1 db raktáron
23.040 Ft + ÁFA ( 29.261 Ft )
960AT91 1400200
M14x1,5
ASH, áteső, CrN+ bevonat
2-3 nap (általában)
29.200 Ft + ÁFA ( 37.084 Ft )
960ASH1 1400150
M14x1,5
AT9, áteső, TiN bevonat
2-3 nap (általában)
26.480 Ft + ÁFA ( 33.630 Ft )
960AT91 1400150
M16
ASH, áteső, CrN+ bevonat
2-3 nap (általában)
28.320 Ft + ÁFA ( 35.966 Ft )
960ASH1 1600200
M16
AT9, áteső, TiN bevonat
2 db raktáron
25.520 Ft + ÁFA ( 32.410 Ft )
960AT91 1600200

Katalóguslap      Menetméretek     Forgácsolási adatok


Előfuratok mérete menetformázáshoz

M 3 Ø 2,8
M 4 Ø3,7
M 5 Ø4,65
M 6 Ø5,55
M 8 Ø7,4
M 8x1 Ø7,55
M10 Ø9,3
M10x1 Ø9,55
M12 Ø11,2
M12x1,5 Ø11,3
M14 Ø13,1
M14x1,5 Ø13,3
M16 Ø15,1

Célszerű süllyesztést tenni a furat elejére és végére, hogy elkerüljük az anyag felgyüremlését.

Nyomaték:

A menetformázás nyomatéka magasabb, akár kétszerese is lehet a menetfúrásénak. A nyomaték 2xD-nél hosszabb menetek formázásánál jelentős lehet. A formázás nyomatéka viszont állandó, szemben a menetfúráséval, ahol a nyomaték a szerszámkopással növekszik.

A formázás sebessége

Az optimális sebességet alkalmazásonként kell beállítani. Általános irányérték, hogy a formázás sebessége 50%-kal magasabb lehet a menetfúrásénál.

Kenés:

A súrlódás miatt nagy hő keletkezik, ezért fontos a szerszám felületének jó kenése. Általában a nagy nyomást elviselő olajok ajánlottak. Fontos, hogy a kenőanyag adagolása folyamatos legyen, mert száraz érintkezés esetén az anyag hamar feltapad a szerszámra.

Ajánló

További információ: info@perfortek.hu

Termék címkék: 960AT9.., DIN 371, DIN 374, DIN 376
