Befogóeszköz és kiegészítők

A faszerkezetek láthatatlan szereléséhez szükséges ferde fúrás és csavarozás precíz és gyors elvégzéséhez. A sablonkészlet minden szükséges eszközt tartalmaz.

15° ferde furatokhoz

15-40 mm vastag falapokhoz

A készlet tartalma:

• Fúró-szerelő sablon
• Lépcsős fúró Ø 9,5 mm
• Hosszú bit PZ2
• Fúrópersely Ø 6-8-10 mm
• Mélységütköző Ø 9,5 mm
• Imbuszkulcs

Használata (lásd a videót)

1. ​A lapvastagság megmérése
2. A csúszóka beállítása a lapvastagsághoz
3. A fúróütköző elhelyezése a lapvastagságnak megfelelően
   A sablon rögzítése párhuzamszorítóval
4. A lap fúrása ferdén a fúróvezető sablon segítségével
5. Csavarozás a hosszú bittel a lapok rögzítéséhez
6. A furat ledugózása

A sablon alkalmas még peremek egyenes fúrásánál a fúró megvezetésére a lap közepén.

Univerzális állvány vezetékes vagy akkus fúrógéphez.

• Vízszintes, függőleges, 0°, 30° vagy 45° ferde fúrás,
• Gyorsszorító-kioldó kar,
• Integrált satu
• Fúrásmélység állítási lehetőség
• Integrált tájoló
• Hordozható helyszíni fúráshoz
• Elszívórendszer
• Stabilitás
• Tökéletes központosítás

3 db állítható ütközőgyűrű Ø3-12 mm fúrókhoz a megfelelő fúrási mélység gyors beállításához.

Méretek:
Nr.1: Ø 3-4,5 mm állítható
Nr.2: Ø 5-7,5 mm állítható
Nr.3: Ø 8-12 mm állítható

Gyorsszorító szerkezet

Anyag: ABS műanyag

Ez az adapter lehetővé teszi, hogy a nagy teherbírású SDS Max befogású fúrókalapácsba SDS+ fúrófejeket fogjunk be. Tökéletes átmeneti eszköz a profi szakemberek vagy az igényes barkácsolók számára, akik a bontási munkák és a precíziós fúrás között szeretnének váltani anélkül, hogy gépet kellene cserélniük, vagy költséges második elektromos szerszámba kellene fektetniük.

Az SDS Max fúrókalapács használata során hozzáférést biztosít olyan speciális tartozékokhoz, különösen kis átmérőjű fúrókhoz, amelyek nem érhetők el az SDS Max-ban (Ø12 mm alatt). Jelentősen megnövekedett ütési energiát kölcsönöz az SDS+ fúróknak, így még a legkeményebb anyagok fúrása sem probléma.

Van egy kockázat is. Az SDS Max fúrókalapács ereje eltörheti a kis SDS+ fúrófejet, ha az beszorul.

Mivel az ütési energia az adapter csatlakozásánál oszlik el, elengedhetetlen a szár bőséges zsírozása, hogy elkerülje a túlmelegedést és a gép tokmányának idő előtti kopását.

Termékismertető

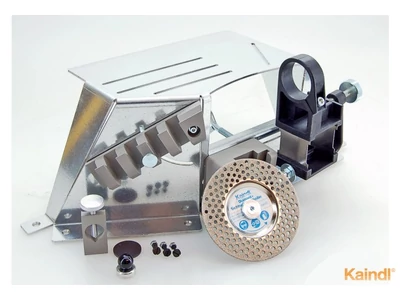

Egyszerű készülék fém- és betonfúrók (Ø2-20 mm), körfűrészek, valamint különböző egy- és többélű lakatos, építőipari és famegmunkáló szerszámok kézi élezésére.

Az élezés perforált gyémánt koronggal történik, amely kézi fúrógépbe fogható. A készülék a szerszámok megfelelő szögű tájolását biztosítja. Forgás közben a perforált korong átlátszónak tűnik, így Ön követni tudja az élezés folyamatát.

AA szerszámélező készülékhez interaktív videó útmutató van. A fúrógép nem tartozik a készülékhez, bármelyik Európában szokásos fúrógép típus használható (43 mm átmérőjű bilincs rögzíti).

 VIDEÓK          Használati utasítás

Fúrógépen vagy sarokcsiszoló gépen használható. A forgó gyémántkorong átlátszónak tűnik.

Élezés közben Ön a korong mögé lát, pontosan követheti, hogy hol mennyi anyagot választ le az élezőkorong a szerszámról, így automatikusan a megfelelő élszöget tudja kialakítani.

A gyémánt alkalmas a legkeményebb anyagok megmunkálására. Lehetővé teszi a keményfém, az üveg és a kerámia problémamentes megmunkálását is.

A hullámos szélű WAVE típus vágásra is alkalmas. >Infó

A gömbcsuklós fúrógéptartót elsősorban a perforált gyémánt élezőkoronghoz ajánljuk. A fúrógép tetszőleges pozícióban való rögzitésére alkalmas az európai szabvány szerinti 43 mm átmérőjű szorítóbilinccsel.

Gyorsváltó rendszer: a gömbcsapos felfogó egyetlen fordítással levehető az alaptartóról. Stabil - abszolút biztonságos tartás. A gömbcsukló egyetlen mozdulattal bármilyen pozícióban rögzíthető. Univerzálisan használható. A fúrógép mellett satu, lámpa és sarokcsiszoló rögzítésére is alkalmas.

A munkaterület optimális, árnyékmentes megvílágítása és 3 dioptriás nagyítás nagy látómezővel.

Könnyen állítható, egy külön csuklóval tetszőleges pozícióban rögzíthető. Ideális eszköz olyan precíz munkához, ahol mindkét kézre szükség van (például szerszámélezés).

Ø 125 mm lencse. Energiatakarékos (6 Watt) és hosszú élettartamú LED.

Az adapter segítségével a szokásos Weldon19 szárú magfúró csatlakozatható a Fein gépekhez.

Katalóguslap

A kilökőtüske a furat középpontjában levő pontozásra támaszkodva megvezeti a magfúrót, a forgácsolás során benyomódik, majd támasztórúgója segítségével kilöki a kivágott fémtárcsát (magot) a szerszámból.

Figyelem!
A keményfém lapkás magfúróhoz (T707) speciális kilökőtüske szükséges!

Katalóguslap

Fafúróra szerelhető süllyesztő mélységütközővel.

Azonos mélységű fúrást és csavarfej-süllyesztést eredményez egy lépésben. Igényes munkához való, kisgéppel végzett sorozatos intenzív csavarozáshoz.

Csavarozógépbe közvetlenül befogható hatszög szár.

Sérült menetek javításához való. Egy reszelő 8 féle menetemelkedéshez használható: külső menetekhez korlátozás nélkül, furatban 10 mm átmérő felett max. 20 mm mélyen.

Métermenetekhez
0,8-1-1,25-1,5-1,75-2,-2,5-3 mm emelkedéssel.

Colos (inch) menetekhez
24-20-18-16-14-12-11-10 menet/inch
(1 inch=25,4 mm)

Menetfúró kézi forgatásához.

Katalóguslap

A racsnis hajtóvassal gyorsabb és könnyebb a kézi menetfúrás, mint a karos állíthatóval. A forgásirány könnyen átkapcsolható, így a kihajtás is gyors és balmenethez is használható.

Négyszög 2-5 mm = M3-M6 menetfúróhoz
Négyszög 4,5-6,5 mm = M6-M12 menetfúróhoz

Katalóguslap

DIN szerinti metszőkhöz (átmérő x magasság)

Állítható metszőkhöz (25,4-38,1-50,8-63,5 átmérő)

Kisgépekre ajánlott, fúráshoz és csavarozáshoz jobbra-balra forgatva egyaránt használható. Menetes csatlakozás.

Katalóguslap

Kisgépekre ajánlott, fúráshoz és csavarozáshoz jobbra-balra forgatva egyaránt használható. Menetes csatlakozás. (1 db kulcs a tokmány tartozéka)

Katalóguslap

Csavarozó gépekre ajánlott tokmány. A csavarozógéppel elvégezhető az előfúrás. Kulcs nélküli szorítás.

Mérettartomány: 0,5 - 6 mm
Befogószár: Hexa (6,35 mm hatszög)

Katalóguslap

• D 1-10 mm önzáró tokmány 90° szögben elfordítva
• Fúrás, vagy csavarozás nehezen hozzáférhető helyen
• Ergonomikus fogantyú
• HEXA 10 mm hatszög befogószár
• Nagy élettartamú acél fogaskerekek
• Maximális fordulatszám: 3000 fordulat/perc

Kisebb Morse kúppal rendelkező fúrókat ilyen kúpátalakító segítségével lehet nagyobb Morse kúppal rendelkező géporsóba fogni.

Katalóguslap

Kúpos szárú fúrók befogásához. A külső kúpot lehet befogni a gépbe, a belső kúpba pedig a fúrót.

Katalóguslap

Hexa 6,35 hatszög csatlakozás, pontosan illeszkedik a lapos fafúró szárához.

Az adapter segítségével a Weldon19 hengeres szárú magfúró befogható oszlopos vagy állványos fúrógépbe a Morse kúpos fúró helyére.

Katalóguslap

Az adapter segítségével a hengeres Weldon19 szárú magfúró befogható oszlopos vagy állványos fúrógépbe a Morse kúpos fúró helyére. Az adapteren egy csapágyazott gyűrű van, amely forgás közben rögzíthető és a hűtőfolyadék bevezetésére alkalmas csatlakozással rendelkezik.

Katalóguslap

Gyorsacél körkivágók felfogásához ajánlott.

Keményfém körkivágóhoz válassza az XT50522 0021 felfogótüskét!

Ø 4-12 mm. Jó segédeszköz csempe, műanyag, fa, beton és tégla fúrásánál. Különösen hasznos csúszós felületen, ahol jól tapad, mert alja gumírozott.  Videó

Ø 4-12 mm. Jó segédeszköz csempe, műanyag, fa, beton és tégla fúrásánál. Merőleges furatok, összegyűjti a port. Különösen hasznos csúszós felületen, ahol jól tapad, mert alja gumírozott.

Erős ABS ház, alumínium-ötvözetből készült kopásálló perselyek, vízmérce, V-alakú felfekvés csövekhez, TECHNIC minőség,

Ø 4-12 mm. Jó segédeszköz csempe, műanyag, fa, beton és tégla fúrásánál. Merőleges furatok, összegyűjti a port. Különösen hasznos csúszós felületen, ahol jól tapad, mert alja gumírozott.

Erős ABS ház, alumínium-ötvözetből készült kopásálló perselyek, TECHNIC minőség,

Kúpsüllyesztő, dörzsár, vagy más forgácsolószerszám befogására.

Katalóguslap

L150 mm

HEXA hatszög csatlakozású fúró-csavarozó gépbe fogva lehetővé teszi a csavarbitek és a 6,35 mm-es hatszög szárú szerszámok (bit, fúró, menetfúró, kúpsüllyesztő, drótkorong) gyors cseréjét. Csak forgatással (ütő funkció nélkül) használható.

Katalóguslap

60 mm - 150 mm - 300 mm

SDS+ befogású fúrókalapácsba fogva
lehetővé teszi a csavarbitek és a 6,35 mm-es hatszög szárú szerszámok (bit, fúró, menetfúró, kúpsüllyesztő, drótkorong) gyors cseréjét. Csak forgatással (ütő funkció nélkül) használható.

Különféle tartók csavarozó bitekhez.
A tartó csatlakozása a géphez lehet:

• HEXA - hatszög 6,35 mm
• SDS+ fúrókalapács befogó

Katalóguslap

Erős mágneses fej teleszkopos száron. Kisebb fémtárgyak, csavarok, szögek összegyüjtésére.

Hossz: 14 - 62 cm

Teherbírás: 1 kg alatt

Csavarozógépbe való szerszámhegy a sérült fejű csavarok kitekeréséhez.

Videó

A csomagban: 2 db Mini Xout hegy 6,35 mm hatszög szárral. Méretek: Nr.2-Nr.3  (2-8 mm)

Az X-OUT használata:

1. Helyezzük a csavarkiszedő hegyet a fúró-csavarozó gépbe, vagy markolatba.
2. Erősen nyomjuk rá az Xout hegyét a sérült csavarfejre.
3. A nyomást fentartva a leglassúbb fordulatszámon ill. kézzel balra forgatva csavarjuk ki a csavart.

Csavarozógépbe való megfordítható kéthegyű szerszám: balos befúró és törtcsavar kiszedő egyben.
Hatszög szár. Méretek: Nr.2-Nr.3  (4-8 mm)
2 darabos készlet

10 részes szerszámkészlet eltört csavarok és beszorult csapok kiszedéséhez: 5 db csigafúró és 5 db törtcsavar kiszedő

• M3-6 csavarhoz > Ø2,5 mm fúró > N°1 kihajtó
• M6-8 csavarhoz >  Ø3,2 mm fúró > N°2 kihajtó
• M8-11 csavarhoz >  Ø4,8 mm fúró > N°3 kihajtó
• M11-14 csavarhoz >  Ø6,5 mm fúró > N°4 kihajtó
• M14-18 csavarhoz >  Ø8 mm fúró > N°5 kihajtó

Beletört csavarok kihajtásához Ø 4-20 mm

Ennek a szerszámnak a használata az egyetlen ésszerű lehetőség a menetbe beletört csavarok eltávolítására. ►Használata

Katalóguslap

Körfűrészek és láncfűrészek kézi élezésére alkalmas.

A körfűrész lehet gyorsacél, vagy keményfém lapkás, váltakozó fogú. Élezés a fogak homlok- és hátfelületén cserélhető gyémánt reszelővel (3 különböző szemcseméret).

A csomag az alábbiakat tartalmazza: bázismodul körfűrészhez 2 gyémántlappal (D91 és D151 szemcse), kiegészítő modul láncfűrészhez 3 kerek reszelővel (4,0 / 4,8 / 5,5mm), 1 reszelőnyél, 2 távtartó és használati utasítás.
