MENETMARÓ

CNC menetgyártás rugalmasan, biztonságosan.

A menetmaró univerzális szerszám. Azonos emelkedésű menetek egy szerszámmal: különböző átmérőjű jobbos és balos menet, átmenő és zsákfuratban. Előnyei: kedvező rövid forgácsképzés, pontos méret különleges tűrésű meneteknél is, tövigmenet zsákfuratban, nehezen forgácsolható anyagokhoz 65 HRC-ig. ►Bővebben a menetmarásról

SmiCut menetmaró katalógus
Katalógus

SmiProg szoftver menetmaráshoz
SmiProg szoftver:
forgácsolási adat, műveleti idő, CNC program

SmiProgXL: költség-összehasonlítás

Rendezés:
Táblázat / oszlop nézet:
A szerszám jellemzői:

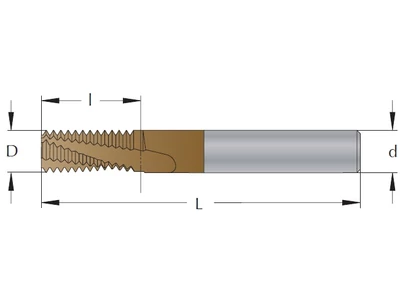

​Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

Katalóguslap        Menetméretek        SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

Katalóguslap         Menetméretek      SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal. Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

Katalóguslap      G menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal. Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

(Az ábrától eltérően az Rc menetmaró kúpos!)

Katalóguslap        Magfurat       Rc menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal.  Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

Katalóguslap     Pg menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal. Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig. (Az ábrától eltérően az NPT menetmaró kúpos.)

magfurat lehet lehet hengeres, vagy kúpos. A hengeres magfurat csigafúróval egyszerűen elkészíthető. A kúpos magfuratot fúrás után dörzsárral, vagy maróval lehet kialakítani. A kúpos magfurat előnye, hogy kíméli a menetfúrót, vagy menetmarót és hosszabb lesz azok élettartama.

Katalóguslap      Magfurat     NPT menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal. Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig. Az ábrától eltérően az NPTF menetmaró kúpos.

magfurat lehet lehet hengeres, vagy kúpos. A hengeres magfurat csigafúróval egyszerűen elkészíthető. A kúpos magfuratot fúrás után dörzsárral, vagy maróval lehet kialakítani. A kúpos magfurat előnye, hogy kíméli a menetfúrót, vagy menetmarót és hosszabb lesz azok élettartama.

Katalóguslap      Magfurat     NPT menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal. Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

Katalóguslap

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém TiAlCN bevonattal. Az EB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Minden acélötvözethez 65 HRc-ig.

Katalóguslap

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NF típussal a kúpsüllyesztés a menetmarással egy műveletben készül. Alkalmas minden acélminőséghez 65 HRC-ig.

Katalóguslap    Menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NBK típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Az axiális kivezetésű belső hűtés zsákfuratokhoz ajánlott minden acélötvözethez 65 HRc-ig.

Katalóguslap          Menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NBT típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Az radiális kivezetésű belső hűtés átmenő furatokhoz ajánlott minden acélötvözethez 65 HRc-ig.

Katalóguslap          Menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat- és külső menetekhez TiAlCN bevonattal. Az XBT típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Az radiális kivezetésű belső hűtés átmenő furatokhoz ajánlott minden acélötvözethez 65 HRc-ig.

Katalóguslap      G menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az egy 60° részprofillal rendelkező menetmaró kisméretű menetekhez univerzálisan használható.

Katalóguslap          Menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

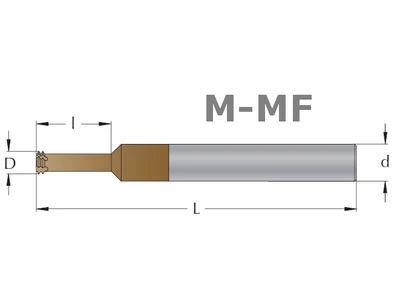

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NM típusú kétprofikú menetmaró kis méretű menetekhez kedvező árú megoldás.

Katalóguslap          Menetméretek

SmiProg szoftver forgácsolási adatokkal

A szerszám jellemzői:

A váltólapkás menetmaró gazdaságos megoldás nagyobb meneteknél. Egy szárban azonos hosszméretű, de többféle menetemelkedű lapka használható.

Katalóguslap

A szerszám jellemzői:

A váltólapkás menetmaró gazdaságos megoldás nagyobb meneteknél 6 mm menetemelkedésig. Kíméli a gépet, mert a forácsolóerők sokkal kedvezőbbek, mint menetfúrásnál. Egy szárban azonos hosszméretű, de többféle menetemelkedésű lapka használható.

Katalóguslap

A szerszám jellemzői:

A váltólapkás menetmaró gazdaságos megoldás nagyobb meneteknél. Egy szárban azonos hosszméretű, de többféle menetemelkedű lapka használható.

Katalóguslap

A szerszám jellemzői:

A keményfém szárú váltólapkás menetmaró jó megoldás hosszú, vagy mélyen elhelyezkedő meneteknél, mert a keményfém szár merev és jó rezgéscsillapító. Egy szárban azonos hosszméretű, de többféle menetemelkedű lapka használható.

Katalóguslap

A szerszám jellemzői:

Egyenes keményfém lapka furat-menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap

A szerszám jellemzői:

Egyenes keményfém lapka furat- és külső menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap      G menetméretek

A szerszám jellemzői:

Egyenes  keményfém lapka furat-menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap       Menetméretek

A szerszám jellemzői:

Egyenes keményfém lapka furat- és külső menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap      Pg menetméretek

A szerszám jellemzői:

Egyenes keményfém lapka furat- és külső menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap     NPT menetméretek

A szerszám jellemzői:

Egyenes keményfém lapka furat- és külső menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap      Magfurat     Rc menetméretek

A szerszám jellemzői:

Egyenes keményfém lapka furat- és külső menet marásához, megfordítható, egy-, két- és többélű marószárral használható. A lapka hosszának meg kell egyeznie a marószár l méretével.

Katalóguslap    Menetméretek

A szerszám jellemzői:
A szerszám jellemzői:

VHM TiAlN, 1:16 kúposság. Keményfém maró CNC gépre az NPT, NPTF és BSPT, Rc menetek magfuratának körinterpolálással való kialakításához. Használata a menetmaró, vagy menetfúró élettartamának növelését eredményezi.

Katalóguslap            Kúpos magfurat

A szerszám jellemzői:

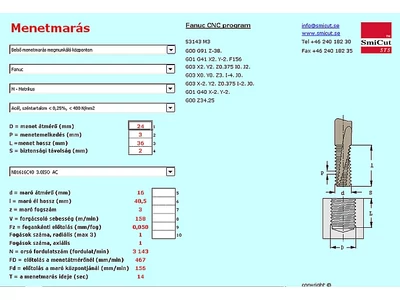

A program az anyagminőség és a menetméretek megadása után ajánlatot tesz a megfelelő szerszámra, megkapjuk a forgácsolási adatokat, a menetmarási művelet idejét és a CNC programrészletet.

A program mérete kicsi (0,5 MB), telepítést nem igényel. Használatoz Excel, vagy az ingyen letölthető Excel Viewer szükséges. Magyarul is működik. Használat előtti infó a bal alsó sarokban.


 Ingyenesen letölthető két lépésben.

  1. A letöltés megrendelése:
    ►Kosárba
    ►Pénztár (O Ft)
    ►Belépés a fiókba (regisztráció után)
    ►Megrendelés


  2. Letöltés:
    ►Fiók (lap tetején)
    ►Rendeléseim / Letöltések

A menetmarás technológiája

A menetmaró univerzális menetkészítő szerszám CNC gépre. Azonos szerszámot használhatunk jobbos és balos menethez, ill. különböző átmérőkhöz, ha a menetemelkedés egyezik. Ugyanaz a szerszám való átmenő és zsákfurathoz.

Menetmarás A menetmarás lépései
A menetmaráshoz egy olyan ciklust kell programozni, amelyben a forgó marószerszám a magfurat közepén beáll a megfelelő mélységre, oldalirányban megközelíti a furat falát, a menetprofil mélységének megfelelő fogást vesz, majd körbejár a furatban és közben 1 menetemelkedésnyit süllyedve kiemelkedik a profilból, visszaáll a furat közepére és kijön a furatból. A ciklus programozását a szerszámgyártó szoftvere segíti.

A menetmarás előnyei:

  • Minimális a gépleállás kockázata, mert a forgácsolásnál kis erők ébrednek és rövid forgács keletkezik. Baleset esetén a munkadarab nem károsodik, mert a szerszám nem szorul be.

  • Menetmarásnál a forgácsolás körülményei nagyon jók. Ennek eredményeként a menet felülete, tűrései, szögei, stb jobbak, mint a más módon előállított meneté.

  • A SmiCut marók átmérőjét optikai méréssel határozzák meg és minden szerszámra ráírják lézerrel az elméleti külső átmérőt, így azonnal a helyes menetátmérőt kapjuk. A szerszámkopás természetesen korrigálható a CNC programmal.

  • A gépi idő rövid, mert nem kell előre süllyesztést készíteni. Az időmegtakarítás a nagy átmérőjű, a finom emelkedésű és a hosszú meneteknél a legnagyobb a menetfúráshoz képest. Esztergagépen a forgószerszámos menetmarás gyorsabb a menetvágásnál.

  • A jó forgácsolási körülmények lehetővé teszik a menetmarást edzett acélba 65 HRC-ig, titánötvözetekbe és más nehezen megmunkálható anyagokba.

  • Marással teljes menetprofilt kapunk a furat alján is, míg menetfúrásnál az első három profil nem teljes. Sokszor kedvezőbb konstrukciót lehet kialakítani, mert nem kell olyan mélyre fúrni.

  • Menetmarásnál nem kell forgácsirányt váltani minden menetnél, ami kíméli a gépet.

  • A menetbekezdés sorjamentes a ThreadBurr sorjázóélű menetmarókkal.
