Lemezfúró, körkivágó

Magfúró vastag lemezekhez - Lépcsős lemezfúró fokozatos furatbővítéshez - Kéthegyű lemezfúró és ponthegesztés lefúró kis furatokhoz - Körkivágó nagy furatokhoz



Rendezés:
Táblázat / oszlop nézet:
A szerszám jellemzői:

HSS gyorsacél magfúró (koronafúró) Weldon19 csatlakozással  ötvözetlen és gyengén ötvözött acélhoz, műanyaghoz.

T705 - 30 mm anyagvastagságig
T706 - 50 mm anyagvastagságig

Katalóguslap      Ajánlott fordulatszám

A szerszám jellemzői:

HSS gyorsacél magfúró Weldon19 befogással hő- és kopásálló TiAlN bevonattal ötvözött és korrózióálló acélhoz is.

  • T700 - 30 mm anyagvastagságig
  • T701 - 50 mm anyagvastagságig

Katalóguslap      Ajánlott fordulatszám

A szerszám jellemzői:

8% kobalt tartalmú gyorsacél magfúró (koronafúró)

  • HSSE8 bevonat nélkül ötvözött acélhoz 800-1100 N/mm2,
  • RedX bevonattal nagyobb éltartam nehezen forgácsolható ötvözeteknél is 50 HRC keménységig.

  • L25 - max. 25 mm vastagságú lemezek átfúrására.
  • L50 - max. 50 mm vastagságú lemezek átfúrásához

Weldon19 csatlakozás: mágnestalpas fúrógépekre közvetlenül befogható, de Morse/Weldon átalakítóval más gépen is használható.

Katalóguslap     Méretek L25   Méretek L50   Fordulatszámok

A szerszám jellemzői:

HSS gyorsacél lemezfúró egyenes horonnyal fokozatos furatbővítése. Költségkímélő szerszám professzionális használatra ötvözetlen és gyengén ötvözött acéllemezhez, alumíniumhoz, műanyaghoz.

  • D 4-12 mm = 4-6-8-10-12 mm
  • D 4-20 mm = 4-6-8-10-12-14-16-18-20
  • D 4-30 mm = 4-6-8-10-12-14-16-18-20-22-24-26-28-30 mm
  • D 6-37 mm = 6-9-12,5-15,2-18,6-20,4-22,5-26-28,3-30,5-34-37

Katalóguslap

A szerszám jellemzői:

HSSE gyorsacél lemezfúró kopásálló TiN bevonattal fokozatos furatbővítésre. Csavart horony, könnyebb előtolás, V-alakú sorjázó él. Intenzív használatra alkalmas, ötvözött acélhoz is ajánlott.

  • D 4-12 mm = 4-5-6-7-8-9-10-11-12
  • D 4-20 mm = 4-5-6-8-10-12-14-16-18-20
  • D 4-30 mm = 4-6-8-10-12-14-16-18-20-22-24-26-28-30
  • D 5-32,5 mm = 5-7,5-9,7-12,7-15,2-16,2-18,6-20,4-22,5-25,4-28,3-30,5-32,5. Villanyszerelőknek ajánlott.
  • D 6-38 mm = 6-9-13-16-19-21-23-26-29-32-35-38

Katalóguslap

A szerszám jellemzői:

HSSE kobaltos gyorsacél lemezfúró kopásálló TiAlN bevonattal, csavart horonnyal fokozatos furatbővítésre.
INOX - Korrózióálló és erősen ötvözött acélhoz is optimális.

Fúrható lyukátmérők:

  • D 4-12 = 4-5-6-7-8-9-10-11-12 mm
  • D 4-20 = 4-5-6-8-10-12-14-16-18-20 mm
  • D 4-30 = 4-5-6-8-10-12-14-16-18-20-22-24-26-28-30 mm
  • D 6-37 = 6-9-125-15,2-18,6-20,4-22,5-26-28,3-30,5-34-37 mm

Katalóguslap

A szerszám jellemzői:

Lépcsős lemezfúró nagy méretű furatokhoz kivehető központfúróval.

A központ kifúrása után magfúróként dolgozik, a középső tárcsát nem forgácsolja szét. Ez idő- és helymegtakarítás, a túlnyúlás a nagy átmérőknél sem túl nagy.

Katalóguslap

A szerszám jellemzői:

HSS gyorsacél lemezfúró fokozatmentes furatbővítéshez professzionális használatra.

Katalóguslap

A szerszám jellemzői:

Ø19-102 mm, HSS-Bimetál, fém-, fa- és műanyaglemezhez. Nagyobb átmérőjű kör alakú kivágására való. A körkivágó megvezetését a szerszámtartó közepébe fogott csigafúró (központfúró) végzi. Ajánlott korrózióálló acélhoz, acélhoz és fához.

Katalóguslap      Ajánlott fordulatszámok     Fafúrás videóFafúrás


A szerszám jellemzői:

Bimetál HSSE8 körkivágó, vagy lyukfűrész 8% kobalt tartalmú gyorsacélból - nagyobb átmérőjű lemezfúráshoz.

Mérettartomány: Ø14-250 mm, forgácsolási mélység 38 mm, fogsűrűség 4/6 fog/inch. Ajánlott általános acélhoz, erősen ötvözött korrózióálló lemezhez 3 mm vastagságig, öntöttvashoz, rézhez és alumíniumhoz. A körkivágó megvezetését a szerszámtartó közepébe fogott csigafúró (központfúró) végzi, használatánál védőszemüveg és kesztyű viselése kötelező!

►A szerszám használata           Katalóguslap

A szerszám jellemzői:

Karosszériafúró - önközpontozó gyorsacél fúró élszalag nélkül. Vékony lemezekben jobb megvezetést biztosít, a furat nem lesz ovális és átszakadás után nem szorul be.

Katalóguslap

A szerszám jellemzői:

Tivoly TPX típusú HSS gyorsacél lemezfúró professzionális használatra ötvözetlen és gyengén ötvözött acéllemezhez. Ponthegesztés lefúrása hagyományos fúrógéppel az alsó lemez sérülése nélkül. Műanyag és alumíniumlemezek átfúrásához is alkalmas.

A lemezfúrónak a csigafúróval ellentétben nincs élszalagja, jobban tájolja a szerszámot a rövid furatban, nem akad meg kilépéskor. A központi csúcs a fúró megvezetésére szolgál.

Katalóguslap

A szerszám jellemzői:

Két összehegesztett lemez közül a felsőt átfúrja az alsó lemez roncsolása nélkül. A HSSE kobaltos gyorsacél fúró hagyományos fúrógépbe fogva professzionális használatra való ötvözött acéllemezhez.

Katalóguslap

A szerszám jellemzői:

Két összehegesztett lemez közül a felsőt átfúrja az alsó lemez roncsolása nélkül. A HSSE kobaltos gyorsacél hő- és kopásálló CarboTiN bevonattal nagy szilárdságú acéllemezhez is alkalmas.

Katalóguslap

A szerszám jellemzői:

Keményfém fúró nagy szilárdságú acéllemezek ponthegesztéseinek lefúrásához hagyományos fúrógéppel. Különösen alkalmas az új nagyon nagy rugalmasságú (VHEL) fémlemezekhez. Éltartama többszörösen felülmúlja a gyorsacél fúrókét. Ajánlott fordulatszám: 500-800 ford/min.

Katalóguslap

A szerszám jellemzői:

Ponthegesztés lefúráshoz pneumatikus ponthegesztés-lefúró gépbe. A szár lelapolása megakadályozza a fúró elfordulását, a végén levő 60° kúp a biztos pozicionálást segíti.
- M202 - HSSE8 hattyúnyakú gépbe
- M203 - HSSE8 pisztolyfogantyús gépbe
- M2903 - HSSE8 Red'X bevonat
- M8203H - Keményfém Hard'X bevonat

Katalóguslap

A szerszám jellemzői:

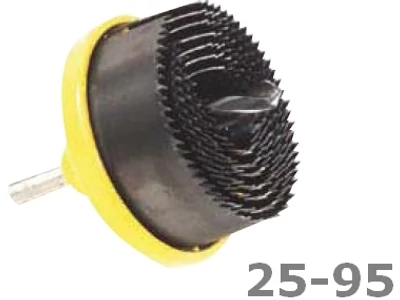

HSC szénacél körkivágó keményfához, puhafához és rétegelt falemezhez. Nagyobb átmérőjű kör alakú lyukak kivágására való. A körkivágó, más néven lyukfűrész  megvezetését a szerszámtartó közepébe fogott csigafúró (központfúró) végzi.

Katalóguslap


A szerszám jellemzői:

Bimetál HSSE8 körkivágó, vagy lyukfűrész 8% kobalt tartalmú gyorsacélból - nagyobb átmérőjű lemezfúráshoz.

Mérettartomány: Ø14-250 mm, forgácsolási mélység 38 mm, fogsűrűség 4/6 fog/inch. Ajánlott általános acélhoz, erősen ötvözött korrózióálló lemezhez 3 mm vastagságig, öntöttvashoz, rézhez és alumíniumhoz. A körkivágó megvezetését a szerszámtartó közepébe fogott csigafúró (központfúró) végzi, használatánál védőszemüveg és kesztyű viselése kötelező!

►A szerszám használata            Katalóguslap

A szerszám jellemzői:

HSS Bimetál

8 részes: Ø 22-29-35-44-51-68 mm +2 db hexa szár
5 részes: Ø 67-73-80-102 mm + hexa szár

Fém-, fa- és műanyaglemezek nagyobb átmérőjű kör alakú kivágására való. A körkivágó (más néven koronafúró, lyukfúró, harangfúró) szerszám megvezetését a szerszámtartó közepébe fogott csigafúró (központfúró) végzi.

Ajánlott fordulatszámok

A szerszám jellemzői:

Tartalma:
3 db HSS gyorsacél lépcsős lemezfúró kopásálló TiN bevonattal és sorjázóéllel

  • D 4-12 (4-5-6-7-8-9-10-11-12 mm)
  • D 4-20 (4-5-6-8-10-12-14-16-18-20 mm)
  • D 4-30 (4-6-8-10-12-14-16-18-20-22-24-26-28-30 mm)
A szerszám jellemzői:

Tartalma: 3 db HSSE Inox lépcsős lemezfúró
4-12 mm, 4-20 mm, 4-30 mm

A lépcsős lemezfúróval fokozatosan bővíthetjük a furatot egy lemezben a kívánt átmérőre. A csavart horony könnyebb behatolást biztosít. A HSSE kobaltos gyorsacél és a felületkezelés erősen ötvözött és korrózióálló lemezek fúrására is alkalmassá teszi.

A szerszám jellemzői:

HSSE kobaltos gyorsacél eloxált felülettel. INOX -. korrózióálló és más erősen ötvözött acélhoz is.

Tartalma:

  • 4-12 mm
  • 4-20 mm
  • 4-37 mm

A lépcsős lemezfúróval fokozatosan bővíthetjük a furatot egy lemezben a kívánt átmérőre. A csavart horony könnyebb behatolást biztosít. A HSSE kobaltos gyorsacél és a felületkezelés erősen ötvözött és korrózióálló lemezek fúrására is alkalmassá teszi.

A szerszám jellemzői:


A magfúró a szerszám koronájával dolgozik, a csigafúrónál kisebb nyomatékot igényel
►Magfúró-csigafúró összehasonlítás
A lemezfúróknak a csigafúróval ellentétben nincs élszalagjuk.
►A lemezfúrásról







A lemezfúrásról és a lemezfúrókról

A lemezfúrók jellegzetessége, hogy a csigafúróval ellentétben nincs élszalagjuk. Az élszalag hosszú furatoknál megakadályozza a teljes fúrópalást súrlódását a kifúrt furat felületén, ami erősen megnövelné a nyomatékot és a hőfejlődést. Vékony lemezeknél azonban a kétpontos megvezetés nem elegendő és gyakran a fúró megszorulásához vezet. A lemezfúrók teljes paláston vezetnek, a kis furatmélység miatt nem kell nagy nyomaték-növekedéstől és hőfejlődéstől tartani.

Miért nem optimális lemezfúráshoz a csigafúró?

A csigafúró egy keskeny élszalaggal rendelkezik, amely a furat falához támaszkodva megvezeti a fúrót. Előnyös, hogy nem súrlódik és melegszik a borda teljes felülete. Mély furatoknál a csavarodó élszalagok jól tájolják a fúrót, vékony lemeznél viszont a két pontos megvezetés kevés, a furat szögletes lesz, a fúró kilépéskor megakad, elrontja a felületet.

A megoldás:
Élszalag nélküli fúró, amely körkörösen felfekszik. Jó tájolást, könnyű kilépést biztosít, és a vékony lemeznél a súrlódás nem jelent nagy problémát.

A lemezfúrók fajtái:

Lépcsős lemezfúró - ahol a szerszám átmérője lépcsőzetesen növekszik, egy lemezfúróval sokféle furatot lehet készíteni úgy, hogy elkezdünk fúrni a legkisebb átmérővel, majd folytatjuk a nagyobbakkal addig, amíg a furat a kívánt átmérőre bővül. A lépcsős lemezfúró készülhet egyenes, vagy csavart horonnyal. A csavart hornyú lépcsős lemezfúró könnyebben fúr kisebb előtoló erővel, nehezebben forgácsolható fémötvözetekhez is ajánlott.

Kúpos lemezfúró - a lépcsős lemezfúróhoz hasonló szerszám, ahol az átmérő nem lépcsőzetesen, hanem fokozat mentesen növekszik.

Kéthegyű lemezfúró (karosszéria fúró) - nagyon rövid élszalag nélküli csigafúróhoz hasonló lemezfúró

Ponthegesztés lefúró - tulajdonképpen egy központosító csúccsal ellátott lapos (bekezdőkúp nélküli) fúró természetesen élszalagnélkül. A ponthegesztéssel rögzített karosszériaelemek szétválasztására használják, mert a segítségével a felső lemez lefúrható az alsó sérülése nélkül. Minden más fém- és műanyaglemez fúrásánál használható, ahol a lépcsős lemezfúró kifutásához nincs elegendő hely.

Körkivágó - nagyobb átmérőjű furatokhoz alkalmas. A magfúróhoz, koronafúróhoz hasonló elven nem forgácsolja el a teljes anyagmennyiséget csak egy keskeny sávot a furat kerülete mentén, a kivágott kör magja egyben marad. Ígíy kevesebb energiára és nyomatékra van szüksége. A körkivágó megvezetése egy központfúróval történik, amely a befogószárban rögzíthető és hegye egy kis furatot készít, ezzel kijelöli a furat középpontját és nem hagyja elcsúszni a körkivágót.
