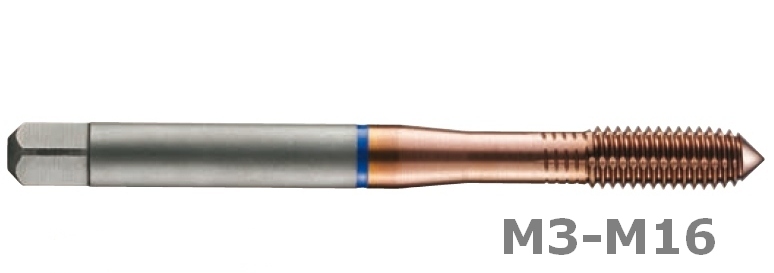

M - Menetformázó INOX - IRH/IT9

A szerszám jellemzői:

Képlékeny menetalakító szerszám 10%-nál nagyobb fajlagos nyúlású korrózióálló acélhoz. Porkohászati gyorsacél, kenőhoronnyal

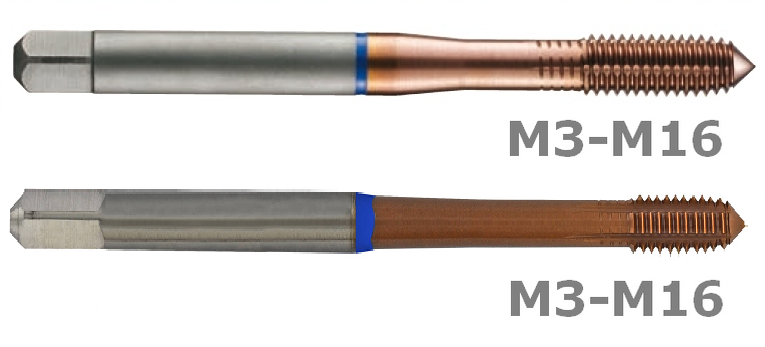

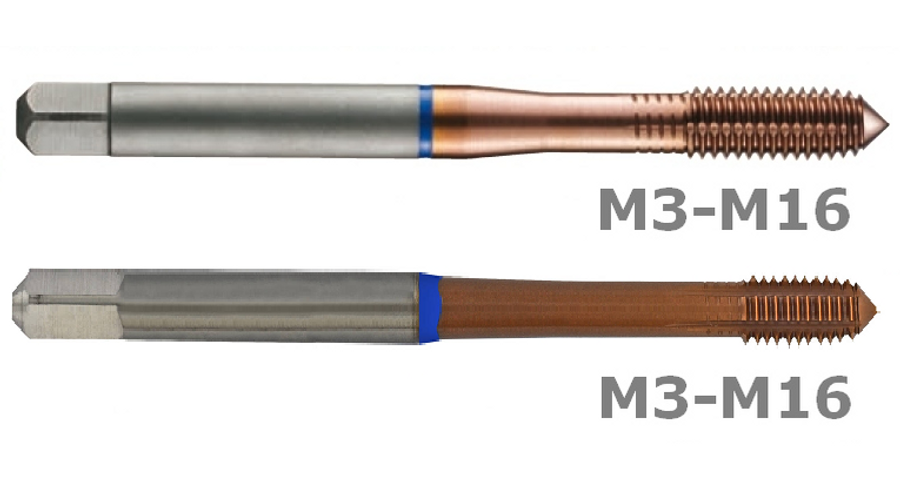

  • IRH - ALINOX (TiAlN) hőálló bevonat 1100°C-ig. Új típus! (IT9 utódja)
  • IT9 - TiCN bevonat * (kifutó típus)

A menetfúráshoz képest termelékenyebb, nagyobb élettartamú, kisebb a törésveszély, erősebb a menet. Ügyeljünk a helyes előfúrási méretre és arra, hogy a kenés folyamatos legyen.

Katalóguslap     Forgácsolási adat


►Előfuratok menetformázáshoz
Gyártó: TIVOLY
Menet: Típus, szár, bevonat: Elérhetőség: Ár: Cikkszám: Kosárba
M 3
IRH, erősített, ALINOX (TiAlN) bevonat
2 db raktáron
11.760 Ft + ÁFA ( 14.935 Ft )
960IRH1 0300050
M 4
IRH, erősített, ALINOX (TiAlN) bevonat
7 db raktáron
12.012 Ft + ÁFA ( 15.255 Ft )
960IRH1 0400070
M 5
IRH, erősített, ALINOX (TiAlN) bevonat
2-3 nap (általában)
12.012 Ft + ÁFA ( 15.255 Ft )
960IRH1 0500080
M 5
IT9, erősített, TiCN bevonat
10 db raktáron
12.012 Ft + ÁFA ( 15.255 Ft )
960IT91 0500080
M 6
IRH, erősített, ALINOX (TiAlN) bevonat
5 db raktáron
12.852 Ft + ÁFA ( 16.322 Ft )
960IRH1 0600100
M 8
IRH, erősített, ALINOX (TiAlN) bevonat
2-3 nap (általában)
16.212 Ft + ÁFA ( 20.589 Ft )
960IRH1 0800125
M 8
IT9, erősített, TiCN bevonat
1 db raktáron
16.212 Ft + ÁFA ( 20.589 Ft )
960IT91 0800125
M 8x1
IRH, erősített, ALINOX (TiAlN) bevonat
2-3 nap (általában)
18.732 Ft + ÁFA ( 23.790 Ft )
960IRH1 0800100
M10
IRH, erősített, ALINOX (TiAlN) bevonat
5 db raktáron
18.648 Ft + ÁFA ( 23.683 Ft )
960IRH1 1000150
M10x1
IRH, erősített, ALINOX (TiAlN) bevonat
2-3 nap (általában)
21.420 Ft + ÁFA ( 27.203 Ft )
960IRH1 1000100
M12
IRH, áteső, ALINOX (TiAlN) bevonat
2-3 nap (általában)
21.924 Ft + ÁFA ( 27.843 Ft )
960IRH1 1200175
M12
IT9, áteső, TiCN bevonat
2 db raktáron
21.924 Ft + ÁFA ( 27.843 Ft )
960IT91 1200175
M12x1,5
IRH, áteső, ALINOX (TiAlN) bevonat
2-3 nap (általában)
28.476 Ft + ÁFA ( 36.165 Ft )
960IRH1 1200150
M14
IRH, áteső, ALINOX (TiAlN) bevonat
2-3 nap (általában)
27.552 Ft + ÁFA ( 34.991 Ft )
960IRH1 1400200
M14
IT9, áteső, TiCN bevonat
3 db raktáron
27.552 Ft + ÁFA ( 34.991 Ft )
960IT91 1400200
M14x1,5
IRH, áteső, ALINOX (TiAlN) bevonat
2-3 nap (általában)
38.136 Ft + ÁFA ( 48.433 Ft )
960IRH1 1400150
M16
IRH, áteső, ALINOX (TiAlN) bevonat
2-3 nap (általában)
30.576 Ft + ÁFA ( 38.832 Ft )
960IRH1 1600200
M16
IT9, áteső, TiCN bevonat
1 db raktáron
30.576 Ft + ÁFA ( 38.832 Ft )
960IT91 1600200

Katalóguslap            Forgácsolási adatok             Menetméretek

Menetformázó finommenethez. KÉRJE AJÁNLATUNKAT!

Belső hűtésű menetformázó. KÉRJE AJÁNLATUNKAT!


- Hol alkalmazható a formázás?
- Átmenő és zsákfuratban egyaránt, de lényeges az anyag rugalmassága: a minimális fajlagos nyúlás 10-12% legyen, a maximális szakítószilárdság 900 MPa lehet.

- Milyen előnyei vannak? 1. Nincs forgácsképzés, nem szorulhat be forgács, biztonságosabb a folyamat. 2. Nagyobb teherbírású lesz a menet. 3. Nagyobb termelékenység és élettartam.

- Hogy kell előfúrni? Az előfúrás lényeges tényező ezért méretét és felületminőségét gondosan ellenőrizni kell. Célszerű süllyesztést tenni a furat elejére és végére, hogy elkerüljük az anyag felgyüremlését. A helyes előfurás átmérőjét az alábbi képlettel számolhatjuk 6H tűrésű menetekhez: Minimum = Átmérő – (0,48 x menetemelkedés) Maximum = Átmérő – (0,43 x menetemelkedés)

- Mekkora lehet a formázás sebessége: Az optimális sebességet alkalmazásonként kell beállítani. Általános irányérték, hogy a formázás sebessége 50%-kal magasabb lehet a menetfúrásénál.

- Milyen nyomatékkal kell számolni? A menetformázás nyomatéka magasabb, akár kétszerese is lehet a menetfúrásénak. A nyomaték 2xD-nél hosszabb menetek formázásánál nagyobb lehet. Viszont a formázás nyomatéka állandó, szemben a menetfúráséval, ahol a nyomaték a szerszámkopással növekszik.

- Hogy kell kenni? A súrlódás miatt nagy hőmérséklet keletkezik, ezért fontos a szerszám felületének jó kenése. Általában a nagy nyomást elviselő olajok ajánlottak.

További információ: info@perfortek.hu
