Dörzsár



Dörzsárazásnak, dörzsölésnek nevezzük azt a forgácsolási műveletet, amikor egy kifúrt furatot egy dörzsárral felbővítünk a méretpontosság és a felületminőség javítása céljából.





A dörzsár rendeltetése szerint hengeres, vagy kúpos furathoz való.

A hengeres dörzsár méreténél a furat tűrését szokták feltüntetni. Legáltalánosabb a H7, de a precíziós dörzsárakkal, amelyeket 0,01 mm méret lépcsőzéssel lehet rendelni, egyéb tűrésű furatok is megmunkálhatók. A dörzsár gyártási tűrése természetesen szűkebb, mint az általa megmunkált furaté.

Kúpos dörzsáraknál a teljes kúpszöget adják meg fokban és percben (1°08'), vagy a kúposságot százalékban ill. tört alakban (2% = 1:50).

Felhasználása szerint a dörzsár lehet kézi vagy gépi. A kézi dörzsár hosszú bekezdő kúppal rendelkezik és a végén menesztőnégyszög van. A gépi dörzsár bekezdő kúpja rövid, szára lehet hengeres, vagy Morse kúpos, anyaga gyorsacél, vagy keményfém.


kézi dörzsár - DIN 206


gépi dörzsár hengeres szárral - DIN 212

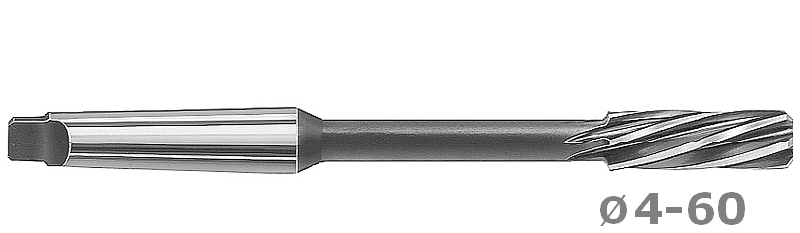

 gépi dörzsár kúpos szárral - DIN 208

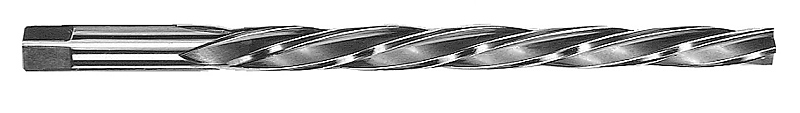

 kúpos dörzsár - DIN 9

Előfúrás:

a dörzsölés előtti furat átmérője mérettől függően 0,1-0,5 mm-rel legyen kisebb a kész méretnél. Néhány példa:

  • D 2 furat előfúrási mérete: 1,85-1,9
  • D 6 furat előfúrási mérete: 5,8-5,85
  • D10 furat előfúrási mérete: 9,7-9,8
  • D15 furat előfúrási mérete: 14,5-14,75
  • D20 furat előfúrási mérete: 19,5-19,75
  • D25 furat előfúrási mérete: 24,5-24,75
  • D30 furat előfúrási mérete: 29,5-29,6
  • D40 furat előfúrási mérete: 39,5-39,6
