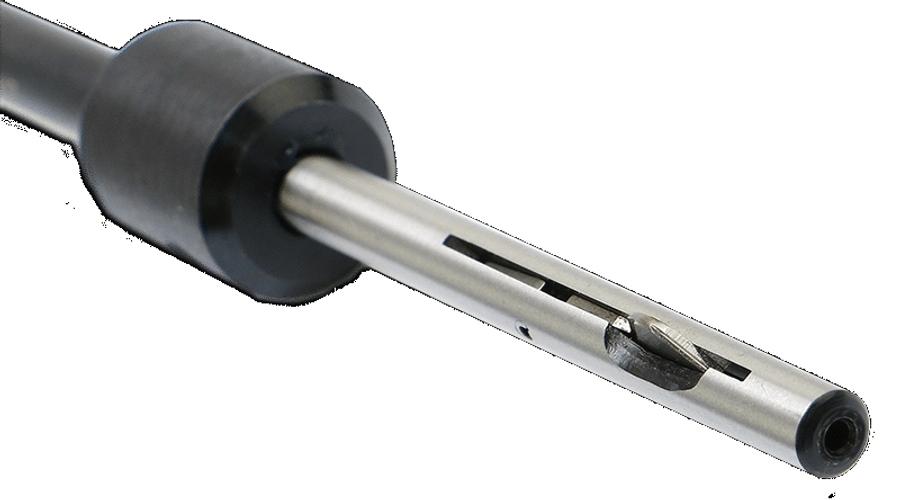

BURRAWAY furatsorjázó

A szerszám jellemzői:

Ø 2-50 mm furatok elejének és végének sorjázása egy műveletben. Keresztfuratok 3:1 arány felett.

Egyszerűen kezelhető, minden géptípuson használható kézi fúrógéptől NC esztergáig, vagy megmunkáló központig. Rugózó pengével távolítja el a sorját egy műveletben, a munkadarab megfordítása nélkül. Nem kell forgásirányt váltani.    Videó, működés

Mérettől függően 3 típus: MA, MB, MC. A szerszámot gyorsacél pengével szállítjuk, de rendelhető TiN bevonatos és keményfém penge. Tartalék penge.

Katalógus    Forgácsolási adatok

Gyártó: COGSDILL
Méret: Elérhetőség: Ár: Cikkszám: Kosárba
Kis méretek D1..D2,3
2-4 hét (általában)
C-CMB-Burraway
MA - D 2 mm
4 db raktáron
40.330 Ft + ÁFA ( 51.219 Ft )
C-MA-020
MA - D 2,5 mm
1 db raktáron
40.330 Ft + ÁFA ( 51.219 Ft )
C-MA-025
MA - D 3 mm
5 db raktáron
32.930 Ft + ÁFA ( 41.821 Ft )
C-MA-030
MA - D 3,5 mm
1 db raktáron
32.930 Ft + ÁFA ( 41.821 Ft )
C-MA-035
MA - D 4 mm
6 db raktáron
32.930 Ft + ÁFA ( 41.821 Ft )
C-MA-040
MA - D 4,5 mm
2 db raktáron
32.560 Ft + ÁFA ( 41.351 Ft )
C-MA-045
MA - D 5 mm
2 db raktáron
32.560 Ft + ÁFA ( 41.351 Ft )
C-MA-050
MB - D 5,5 mm
1 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-055
MB - D 6 mm
6 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-060
MB - D 6,5 mm
1 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-065
MB - D 7 mm
2 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-070
MB - D 7,5 mm
1 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-075
MB - D 8 mm
6 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-080
MB - D 8,5 mm
1 db raktáron
37.000 Ft + ÁFA ( 46.990 Ft )
C-MB-085
MB - D 9 mm
1 db raktáron
38.702 Ft + ÁFA ( 49.152 Ft )
C-MB-090
MB - D 9,5 mm
2-4 hét (általában)
38.702 Ft + ÁFA ( 49.152 Ft )
C-MB-095
MB - D10 mm
2 db raktáron
38.702 Ft + ÁFA ( 49.152 Ft )
C-MB-100
MB - D10,5 mm
2-4 hét (általában)
39.738 Ft + ÁFA ( 50.467 Ft )
C-MB-105
MB - D11 mm
1 db raktáron
39.738 Ft + ÁFA ( 50.467 Ft )
C-MB-110
MB - D11,5 mm
2-4 hét (általában)
39.738 Ft + ÁFA ( 50.467 Ft )
C-MB-115
MB - D12 mm
1 db raktáron
42.846 Ft + ÁFA ( 54.414 Ft )
C-MB-120
MB - D12,5 mm
2-4 hét (általában)
42.846 Ft + ÁFA ( 54.414 Ft )
C-MB-125
MB - D13 mm
2-4 hét (általában)
42.846 Ft + ÁFA ( 54.414 Ft )
C-MB-130
MB - D13,5 mm
2-4 hét (általában)
42.846 Ft + ÁFA ( 54.414 Ft )
C-MB-135
MB - D14 mm
2-4 hét (általában)
50.172 Ft + ÁFA ( 63.718 Ft )
C-MB-140
MB - D14,5 mm
2-4 hét (általában)
50.172 Ft + ÁFA ( 63.718 Ft )
C-MB-145
MB - D15 mm
2-4 hét (általában)
50.172 Ft + ÁFA ( 63.718 Ft )
C-MB-150
MB - D16 mm
2-4 hét (általában)
53.280 Ft + ÁFA ( 67.666 Ft )
C-MB-160
MB - D16,5 mm
2-4 hét (általában)
53.280 Ft + ÁFA ( 67.666 Ft )
C-MB-165
MB - D17 mm
2-4 hét (általában)
53.280 Ft + ÁFA ( 67.666 Ft )
C-MB-170
MB - D17,5 mm
2-4 hét (általában)
53.280 Ft + ÁFA ( 67.666 Ft )
C-MB-175
MB - D18 mm
2-4 hét (általában)
59.940 Ft + ÁFA ( 76.124 Ft )
C-MB-180
MB - D18,5 mm
2-4 hét (általában)
59.940 Ft + ÁFA ( 76.124 Ft )
C-MB-185
MB - D18,5 mm
2-4 hét (általában)
50.172 Ft + ÁFA ( 63.718 Ft )
C-MB-155
MB - D19 mm
2-4 hét (általában)
59.940 Ft + ÁFA ( 76.124 Ft )
C-MB-190
MC - 20 mm
2-4 hét (általában)
64.158 Ft + ÁFA ( 81.481 Ft )
C-MC-200
MC - 25 mm
2-4 hét (általában)
73.334 Ft + ÁFA ( 93.134 Ft )
C-MC-250
MC - 30 mm
2-4 hét (általában)
86.580 Ft + ÁFA ( 109.957 Ft )
C-MC-300
MC - 40 mm
2-4 hét (általában)
137.640 Ft + ÁFA ( 174.803 Ft )
C-MC-400
MC - 45 mm
2-4 hét (általában)
170.200 Ft + ÁFA ( 216.154 Ft )
C-MC-450
MC - 50 mm
2-4 hét (általában)
159.840 Ft + ÁFA ( 202.997 Ft )
C-MC-500

A Burraway sorjázó szerszám jellemzői:

Ø 2-50 mm furatok elejének és végének sorjázása.

Egyszerűen kezelhető, minden géptípuson használható kézi fúrógéptől NC esztergáig, vagy megmunkáló központig.

Rugózó pengével távolítja el a sorját egy műveletben, a munkadarab megfordítása nélkül.

Nem kell forgásirányt váltani.

A szerszámot gyorsacél pengével szállítjuk, de rendelhető TiN bevonatos és keményfém penge. Tartalék penge.

Katalógus     Forgácsolási adatok



Ilyen egyszerűen sorjáz a Burraway


Így működik a Burraway sorjázó


A Burraway működése

  1. Forgatva és előtolással haladva a penge elvégzi az éltompítást.
  2. Továbbhaladva a furat fala benyomja a rugóval megtámasztott pengét a szerszámtestbe.
  3. A furat végén a rugó kiemeli a pengét, amely a szerszám visszahúzásakor lesorjázza a furat végét, majd benyomódva lehető teszi a szerszám kihúzását
  • Forgásirányt nem kell váltani!
  • Az éltompítás mérete a rúgófeszítéssel állítható.


Ajánlott forgácsolási adatok

A fordulatszám és előtolás kezdeti értékei. Később ez a tapasztalat alapján széles határok között változtatható.

Anyag Gyorsacél penge Keményfém penge
  Homlokszög Vc, m/min f, mm/ford Homlokszög Vc, m/min f, mm/ford
Általános acél 4°pozitív 25-40 0,12-0,2 70-80 0,12-0,2
Szerszámacél 4°pozitív 12-15 0,12-0,2 18-36 0,12-0,2
Kovácsolt acél 4°pozitív 12-15 0,12-0,2 18-36 0,12-0,2
Temperöntvény 4°pozitív 25-27 0,12-0,2 24-54 0,12-0,2
Monel (NiCu) 4°pozitív 10-15 0,12-0,2 24-54 0,12-0,2
Korrózióálló acél 4°pozitív 10-15 0,12-0,2 24-75 0,12-0,2
Titán 4°pozitív 7-14 0,12-0,2 24-75 0,12-0,2
Öntöttvas 12-18 0,12-0,2 32-72 0,2-0,3
Alumínium 30-50 0,12-0,2 75-120 0,2-0,3
Sárgaréz és bronz 4°negatív 30-90 0,12-0,25 52-90 0,15-0,25
Műanyag 4°negatív 30-90 0,12-0,25 52-90 0,15-0,25
Kompozit nem ajánlott 45-60 0,02-0,25


Keresztfurat sorjázás

Egymást keresztező furatok belső sorjázására kis furaton keresztül alkalmas akkor, ha a nagy furat átmérője a kicsinek legalább 3-szorosa.




Méretek

MA típus
sorjázó

MB típus

MC típus




Penge

  • A gyorsacél penge éltartama 4-10-szer nagyobb a csigafúróénál.
  • A szerszámok elöl és hátul működő (DA) 4°pozitív homlokszögű gyorsacél pengével kerülnek forgalomba.
  • A 4° negatív és a 0° homlokszögű pengére, valamint a csak hátul működő BA és a csak elöl forgácsoló BA pengére kérje ajánlatunkat.
  • A bevonatos gyorsacél pengénél a Vc forgácsolási sebesség növelhető.
  • A penge 5-10 alkalommal utánélezhető. Élszögek a katalógus 11. oldalán.

A tartalék penge választék a lap alján levő ábrára kattintva érhető el.

kopott penge a 3 mm-nél nagyobb MA és MB típusoknál könnyen cserélhető (lásd a videót). A szerszám végén levő állító csavar meglazítása után a pengén levő nyitott horony lehetővé teszi a penge kicsúsztatását. Tegyük be a helyére az új pengét és az állítócsavart becsavarva állítsuk vissza a kívánt rugóerőt.

Az MC típusú szerszámnál (20-50 mm) lazítsuk meg az állítócsavart a szerszám közepén és húzzuk ki a pengét a beállítóléccel együtt, majd a pengét kicserélve fordított sorrendben tegyük vissza ügyelve arra, hogy az állítócsavar illeszkedjen a penge szárában kialakított helyre.

A 3 mm-nél kisebb pengéken a kis méret miatt horony helyett furat van. Ezért a penge cseréjéhez ki kell venni a csapszeget, ami sérülést, vagy törést okozhat. Ezeknél a kis szerszámoknál NEM javasoljuk a pengecserét. Helyette egy komplett tüske-egység (1-2-3-4 tétel) cserélhető, ami a pengéből, a tüskéből és az állítórúdból áll.


A penge cseréje a Burraway szerszámban

Sorjázás Cogsdill szerszámmal


Katalógus    Forgácsolási adatok      Anyagbiztonsági adatlap




További információ: info@perfortek.hu
