Univerzális külső görgőző - UBT-T

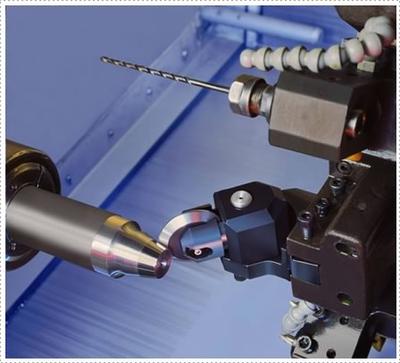

Az univerzális külső görgőzőszerszám esztergagépen használható külső hengeres és kúpos felületek, homlokfelületek és kontúrok megmunkálására. Kitűnő felületminőséget biztosít. Előnye az XBB külső görgőzőszerszámmal szemben, hogy nem kell minden átmérőhöz külön szerszám.

Ajánlott kerületi sebesség: 230 m/min
Előtolás: 0,02 - 0,15 mm/fordulat
Az optimális felületminőség és szerszám élettartam érdekében hűtő-kenő folyadék használata célszerű.

Cogsdill UBT katalógus      Használati útmutató

Típusválaszték

Az UBT-T szerszámnak három típusa van, mindegyik jobbos és balos változatban készül:

UBT-T1
külső átmérő, homlok, kúp és kontúr görgőzés

Rögzíthető pozíciók:
0° - 22°30' - 45° - 67°30' - 90°

Görgő:
keményfém: R 2,4 mm rádiusszal

UBT-T2
külső átmérőhöz termelékenyebb,
mert a szélesebb görgő nagyobb előtolással dolgozhat,
illetve az átlapolás miatt egy fogással is jobb lesz a felületminőség.

Görgő:
edzett acél R 1,5 mm rádiusszal
keményfém R 1,5 mm rádiusszal

UBT-T3
100 mm-nél nagyobb külső átmérőkhöz.
A kis görgő csökkenti az érintkezési felületetet és a nyomóerőt.
(A nagy átmérőjű munkadarab a nagy görgővel túl nagy felületen érintkezik,
ami nagy nyomóerőt eredményezne.)
Egyszerre egy görgő dolgozik, kopás esetén gyorsan lehet váltani.
 ►Méretek
Görgők:
edzett acél R 0,8 mm rádiusszal

UBT-T4
Kis helyigény, többorsós automatára is alkalmas.
A kis görgő csökkenti az érintkezési felületetet és a nyomóerőt.
(A nagy átmérőjű munkadarab a nagy görgővel túl nagy felületen érintkezik,
ami nagy nyomóerőt eredményezne.)
 ►Méretek

Cogsdill UBT katalógus       UBT-T4 katalógus

Használati útmutató
