MENETMARÓ M, MF - NB
|
A szerszám jellemzői:
Keményfém menetmaró furat-menetekhez TiAlCN bevonattal. Kedvező rövid forgács, pontosság, alkalmas minden fémhez 65 HRC-ig. Az NB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Egy szerszámmal készülnek az azonos emelkedésű különböző átmérőjű és tűrésű jobbos és balos menetek átmenő és zsákfuratban. A szerszámot a menet emelkedése és hossza alapján kell kiválasztani.
3D STEP fájl CAD/CAM szoftverhez Figyelem! |
|
|
TUDNIVALÓK A MENETMARÁSRÓL
|
|
| Gyártó: | SMICUT |
| Cikkszám: | NB-M |
| Elérhetőség: | Lásd méretenként |
|
|
|

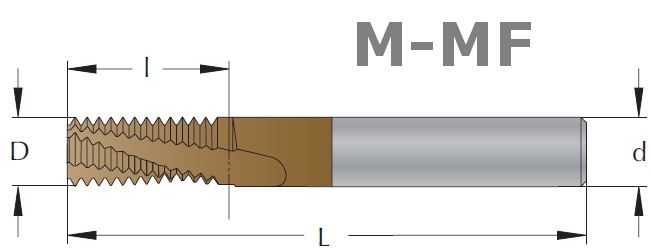

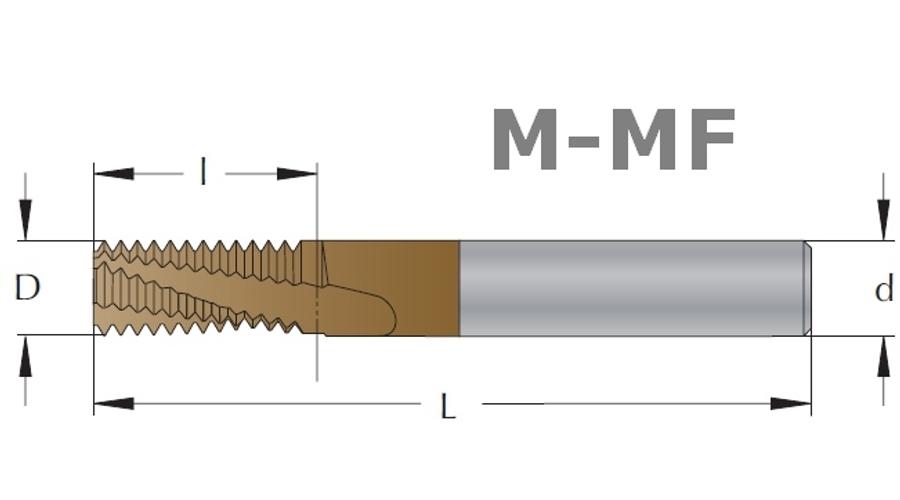

| Menetemelkedés (menet): | A maró méretei: | Elérhetőség: | Ár: | Cikkszám: | Kosárba |
|
P= 0,40 (M2) Lmax=3
|
D1,5 L50/3 z3 d4
|
2-3 nap (általában)
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04015C3-0,4
|
|
|
P= 0,40 (M2) Lmax=4
|
D1,5 L50/4 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04015C4-0,4
|
|
|
P= 0,45 (M2,5) Lmax=3
|
D1,6 L50/3 z3 d4
|
2-3 nap (általában)
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04016C3-0,45
|
|
|
P= 0,45 (M2,5) Lmax=4
|
D1,9 L50/4 z3 d4
|
1 db raktáron
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04019C4-0,45
|
|
|
P= 0,45 (M2,5) Lmax=5
|
D1,6 L50/5 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04016C5-0,45
|
|
|
P= 0,45 (M2,5) Lmax=5
|
D1,9 L50/5 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04019C5-0,45
|
|
|
P= 0,50 (M3 és M4x0.5-től..) Lmax=5
|
D2,3 L50/5 z3 d4
|
1 db raktáron
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04023C5-0,50
|
|
|
P= 0,50 (M3 és M4x0.5-től..) Lmax=5
|
D2,3 L63/5 z3 d6
|
2-3 nap (általában)
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB06023C5-0,50
|
|
|
P= 0,50 (M3 és M4x0.5-től..) Lmax=6
|
D2,3 L50/6 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04023C6-0,50
|
|
|
P= 0,50 (M3 és M4x0.5-től..) Lmax=6
|
D2,3 L63/6 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB06023C6-0,50
|
|
|
P= 0,50 (M3 és M4x0.5-től..) Lmax=8
|
D2,3 L50/8 z3 d4
|
2-3 nap (általában)
|
58.318 Ft (45.920 Ft + ÁFA)
|
NB04023C8-0,50
|
|
|
P= 0,50 (M3 és M4x0.5-től..) Lmax=8
|
D2,3 L63/8 z3 d6
|
2-3 nap (általában)
|
67.666 Ft (53.280 Ft + ÁFA)
|
NB06023C8-0,50
|
|
|
P= 0,50 (M5x0.5-től..) Lmax=10
|
D3,8 L50/10 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04038C10-0,50
|
|
|
P= 0,50 (M5x0.5-től..) Lmax=10
|
D3,8 L63/10 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB06038C10-0,50
|
|
|
P= 0,60 (M3,5) Lmax=6
|
D2,6 L50/6 z3 d4
|
2-3 nap (általában)
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04026C6-0,60
|
|
|
P= 0,60 (M3,5) Lmax=8
|
D2,6 L50/8 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04026C8-0,60
|
|
|
P= 0,70 (M4) Lmax=7
|
D3 L50/7 z3 d4
|
2-3 nap (általában)
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB0403C7-0,70
|
|
|
P= 0,70 (M4) Lmax=7
|
D3 L63/7 z3 d6
|
2-3 nap (általában)
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB0603C7-0,70
|
|
|
P= 0,70 (M4) Lmax=8
|
D3 L50/8 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB0403C8-0,70
|
|
|
P= 0,70 (M4) Lmax=8
|
D3 L63/8 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB0603C8-0,70
|
|
|
P= 0,70 (M4) Lmax=10
|
D3 L50/10 z3 d4
|
1 db raktáron
|
58.318 Ft (45.920 Ft + ÁFA)
|
NB0403C10-0,70
|
|
|
P= 0,70 (M4) Lmax=10
|
D3 L63/10 z3 d6
|
2-3 nap (általában)
|
67.666 Ft (53.280 Ft + ÁFA)
|
NB0603C10-0,70
|
|
|
P= 0,75 (M4,5) Lmax=7
|
D3,4 L50/7 z3 d4
|
2-3 nap (általában)
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04034C7-0,75
|
|
|
P= 0,75 (M4,5) Lmax=10
|
D3,4 L50/10 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04034C10-0,75
|
|
|
P= 0,75 (M6x0.75-től..) Lmax=10
|
D4,5 L63/10 z3 d6
|
2-3 nap (általában)
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB06045C10-0,75
|
|
|
P= 0,75 (M6x0.75-től..) Lmax=16
|
D4,5 L63/16 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB06045C16-0,75
|
|
|
P= 0,80 (M5) Lmax=8
|
D3,8 L50/8 z3 d4
|
2-3 nap (általában)
|
48.158 Ft (37.920 Ft + ÁFA)
|
NB04038C8-0,80
|
|
|
P= 0,80 (M5) Lmax=8
|
D3,8 L63/8 z3 d6
|
2-3 nap (általában)
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB06038C8-0,80
|
|
|
P= 0,80 (M5) Lmax=10
|
D3,8 L50/10 z3 d4
|
2-3 nap (általában)
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB04038C10-0,80
|
|
|
P= 0,80 (M5) Lmax=10
|
D3,8 L63/10 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB06038C10-0,80
|
|
|
P= 0,80 (M5) Lmax=13
|
D3,8 L50/13 z3 d4
|
2-3 nap (általában)
|
58.318 Ft (45.920 Ft + ÁFA)
|
NB04038C13-0,80
|
|
|
P= 0,80 (M5) Lmax=13
|
D3,8 L63/13 z3 d6
|
2-3 nap (általában)
|
67.666 Ft (53.280 Ft + ÁFA)
|
NB06038C13-0,80
|
|
|
P= 1 (M6 és M8x1-től..) Lmax=10
|
D4,5 L63/10 z3 d6
|
1 db raktáron
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB06045C10-1,00
|
|
|
P= 1 (M6 és M8x1-től..) Lmax=13
|
D4,5 L63/13 z3 d6
|
1 db raktáron
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB06045C13-1,00
|
|
|
P= 1 (M6 és M8x1-től..) Lmax=16
|
D4,5 L63/16 z3 d6
|
2-3 nap (általában)
|
67.666 Ft (53.280 Ft + ÁFA)
|
NB06045C16-1,00
|
|
|
P= 1 (M6 és M8x1-től..) Lmax=19
|
D4,5 L63/19 z3 d6
|
1 db raktáron
|
74.473 Ft (58.640 Ft + ÁFA)
|
NB06045C19-1,00
|
|
|
P= 1 (M8x1-től..) Lmax=10
|
D6 L63/10 z3 d6
|
2-3 nap (általában)
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB0606C10-1,00
|
|
|
P= 1 (M8x1-től..) Lmax=13
|
D6 L63/13 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB0606C13-1,00
|
|
|
P= 1 (M10x1-től..) Lmax=10
|
D8 L63/10 z4 d8
|
2-3 nap (általában)
|
64.414 Ft (50.720 Ft + ÁFA)
|
NB0808D10-1,00
|
|
|
P= 1 (M10x1-től..) Lmax=13
|
D8 L63/13 z4 d8
|
2-3 nap (általában)
|
70.815 Ft (55.760 Ft + ÁFA)
|
NB0808D13-1,00
|
|
|
P= 1 (M10x1-től..) Lmax=17
|
D8 L63/17 z4 d8
|
2-3 nap (általában)
|
77.927 Ft (61.360 Ft + ÁFA)
|
NB0808D17-1,00
|
|
|
P= 1 (M12x1-től..) Lmax=14
|
D10 L76/14 z5 d10
|
2-3 nap (általában)
|
90.119 Ft (70.960 Ft + ÁFA)
|
NB1010E14-1,00
|
|
|
P= 1 (M12x1-től..) Lmax=19
|
D10 L76/19 z5 d10
|
2-3 nap (általában)
|
99.060 Ft (78.000 Ft + ÁFA)
|
NB1010E19-1,00
|
|
|
P= 1 (M14x1-től..) Lmax=15
|
D12 L83/15 z6 d12
|
2-3 nap (általában)
|
105.766 Ft (83.280 Ft + ÁFA)
|
NB1212F15-1,00
|
|
|
P= 1 (M14x1-től..) Lmax=21
|
D12 L83/21 z6 d12
|
2-3 nap (általában)
|
116.434 Ft (91.680 Ft + ÁFA)
|
NB1212F21-1,00
|
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=14
|
D6 L63/14 z3 d6
|
2-3 nap (általában)
|
55.982 Ft (44.080 Ft + ÁFA)
|
NB0606C14-1,25
|
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=18
|
D6 L63/18 z3 d6
|
2-3 nap (általában)
|
61.570 Ft (48.480 Ft + ÁFA)
|
NB0606C18-1,25
|
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=21
|
D6 L63/21 z3 d6
|
2-3 nap (általában)
|
67.666 Ft (53.280 Ft + ÁFA)
|
NB0606C21-1,25
|
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=25
|
D6 L76/25 z3 d6
|
1 db raktáron
|
74.473 Ft (58.640 Ft + ÁFA)
|
NB0606C25-1,25
|
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=17
|
D7,5 L63/17 z3 d8
|
2-3 nap (általában)
|
70.815 Ft (55.760 Ft + ÁFA)
|
NB08075C17-1,50
|
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=21
|
D7,5 L76/21 z3 d8
|
2-3 nap (általában)
|
77.927 Ft (61.360 Ft + ÁFA)
|
NB08075C21-1,50
|
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=27
|
D7,5 L76/27 z3 d8
|
2-3 nap (általában)
|
85.649 Ft (67.440 Ft + ÁFA)
|
NB08075C27-1,50
|
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=32
|
D7,5 L76/32 z3 d8
|
2-3 nap (általában)
|
94.285 Ft (74.240 Ft + ÁFA)
|
NB08075C32-1,50
|
|
|
P= 1,50 (M14x1.5-től..) Lmax=17
|
D10 L76/17 z4 d10
|
2-3 nap (általában)
|
90.119 Ft (70.960 Ft + ÁFA)
|
NB1010D17-1,50
|
|
|
P= 1,50 (M14x1.5-től..) Lmax=23
|
D10 L76/23 z4 d10
|
2-3 nap (általában)
|
99.060 Ft (78.000 Ft + ÁFA)
|
NB1010D23-1,50
|
|
|
P= 1,50 (M16x1.5-től..) Lmax=15
|
D12 L83/15 z5 d12
|
2-3 nap (általában)
|
96.114 Ft (75.680 Ft + ÁFA)
|
NB1212E15-1,50
|
|
|
P= 1,50 (M16x1.5-től..) Lmax=21
|
D12 L83/21 z5 d12
|
2-3 nap (általában)
|
105.766 Ft (83.280 Ft + ÁFA)
|
NB1212E21-1,50
|
|
|
P= 1,50 (M16x1.5-től..) Lmax=29
|
D12 L83/29 z5 d12
|
1 db raktáron
|
116.434 Ft (91.680 Ft + ÁFA)
|
NB1212E29-1,50
|
|
|
P= 1,50 (M20x1.5-től..) Lmax=18
|
D16 L100/18 z6 d16
|
2-3 nap (általában)
|
138.379 Ft (108.960 Ft + ÁFA)
|
NB1616F18-1,50
|
|
|
P= 1,50 (M20x1.5-től..) Lmax=26
|
D16 L100/26 z6 d16
|
2-3 nap (általában)
|
152.197 Ft (119.840 Ft + ÁFA)
|
NB1616F26-1,50
|
|
|
P= 1,50 (M20x1.5-től..) Lmax=35
|
D16 L100/35 z6 d16
|
2-3 nap (általában)
|
167.335 Ft (131.760 Ft + ÁFA)
|
NB1616F35-1,50
|
|
|
P= 1,75 (M12) Lmax=20
|
D8 L76/20 z3 d8
|
2-3 nap (általában)
|
70.815 Ft (55.760 Ft + ÁFA)
|
NB0808C20-1,75
|
|
|
P= 1,75 (M12) Lmax=20
|
D9 L76/20 z3 d10
|
2-3 nap (általában)
|
90.119 Ft (70.960 Ft + ÁFA)
|
NB1009C20-1,75
|
|
|
P= 1,75 (M12) Lmax=20
|
D9 L76/20 z3 d10 * LEÉRTÉKELT (5mm hosszon enyhén sérült)
|
1 db raktáron
|
53.035 Ft (41.760 Ft + ÁFA)
|
NB1009C20-1,75%
|
|
|
P= 1,75 (M12) Lmax=27
|
D8 L76/27 z3 d8
|
2-3 nap (általában)
|
77.927 Ft (61.360 Ft + ÁFA)
|
NB0808C27-1,75
|
|
|
P= 1,75 (M12) Lmax=27
|
D9 L76/27 z3 d10
|
1 db raktáron
|
99.060 Ft (78.000 Ft + ÁFA)
|
NB1009C27-1,75
|
|
|
P= 1,75 (M12) Lmax=32
|
D9 L100/32 z3 d10
|
2-3 nap (általában)
|
108.915 Ft (85.760 Ft + ÁFA)
|
NB1009C32-1,75
|
|
|
P= 1,75 (M12) Lmax=37
|
D9 L100/37 z3 d10
|
2-3 nap (általában)
|
119.888 Ft (94.400 Ft + ÁFA)
|
NB1009C37-1,75
|
|
|
P= 2 (M14 és M18x2-től..) Lmax=23
|
D10 L76/23 z3 d10
|
2-3 nap (általában)
|
90.119 Ft (70.960 Ft + ÁFA)
|
NB1010C23-2,00
|
|
|
P= 2 (M14 és M18x2-től..) Lmax=31
|
D10 L100/31 z3 d10
|
2-3 nap (általában)
|
99.060 Ft (78.000 Ft + ÁFA)
|
NB1010C31-2,00
|
|
|
P= 2 (M14 és M18x2-től..) Lmax=37
|
D10 L100/37 z3 d10
|
2-3 nap (általában)
|
108.915 Ft (85.760 Ft + ÁFA)
|
NB1010C37-2,00
|
|
|
P= 2 (M16 és M18x2-től..) Lmax=27
|
D12 L83/27 z4 d12
|
2-3 nap (általában)
|
105.766 Ft (83.280 Ft + ÁFA)
|
NB1212D27-2,00
|
|
|
P= 2 (M16 és M18x2-től..) Lmax=35
|
D12 L100/35 z4 d12
|
2-3 nap (általában)
|
116.434 Ft (91.680 Ft + ÁFA)
|
NB1212D35-2,00
|
|
|
P= 2 (M16 és M18x2-től..) Lmax=43
|
D12 L100/43 z4 d12
|
2-3 nap (általában)
|
127.914 Ft (100.720 Ft + ÁFA)
|
NB1212D43-2,00
|
|
|
P= 2 (M16 és M18x2-től..) Lmax=51
|
D12 L100/51 z3 d12
|
2-3 nap (általában)
|
140.818 Ft (110.880 Ft + ÁFA)
|
NB1212C51-2,00
|
|
|
P= 2 (M20x2-től..) Lmax=29
|
D16 L100/29 z5 d16
|
2-3 nap (általában)
|
152.197 Ft (119.840 Ft + ÁFA)
|
NB1616E29-2,00
|
|
|
P= 2 (M20x2-től..) Lmax=39
|
D16 L100/39 z5 d16
|
2-3 nap (általában)
|
167.335 Ft (131.760 Ft + ÁFA)
|
NB1616E39-2,00
|
|
|
P= 2 (M24x2-től..) Lmax=43
|
D20 L100/43 z6 d20
|
2-3 nap (általában)
|
210.210 Ft (165.520 Ft + ÁFA)
|
NB2020F43-2,00
|
|
|
P= 2 (M24x2-től..) Lmax=57
|
D20 L120/57 z6 d20
|
2-3 nap (általában)
|
231.242 Ft (182.080 Ft + ÁFA)
|
NB2020F57-2,00
|
|
|
P= 2,5 (M18-M20) Lmax=31
|
D12 L100/31 z3 d12
|
2-3 nap (általában)
|
116.434 Ft (91.680 Ft + ÁFA)
|
NB1212C31-2,50
|
|
|
P= 2,5 (M18-M20) Lmax=38
|
D12 L100/38 z3 d12
|
2-3 nap (általában)
|
127.914 Ft (100.720 Ft + ÁFA)
|
NB1212C38-2,50
|
|
|
P= 2,5 (M18-M20) Lmax=48
|
D12 L100/48 z3 d12
|
2-3 nap (általában)
|
140.818 Ft (110.880 Ft + ÁFA)
|
NB1212C48-2,50
|
|
|
P= 2,5 (M20) Lmax=33
|
D14 L89/33 z4 d14
|
2-3 nap (általában)
|
131.470 Ft (103.520 Ft + ÁFA)
|
NB1414D33-2,50
|
|
|
P= 2,5 (M20) Lmax=43
|
D14 L100/43 z4 d14
|
2-3 nap (általában)
|
144.577 Ft (113.840 Ft + ÁFA)
|
NB1414D43-2,50
|
|
|
P= 2,5 (M20) Lmax=53
|
D15 L120/53 z4 d16
|
2-3 nap (általában)
|
167.335 Ft (131.760 Ft + ÁFA)
|
NB1615D53-2,50
|
|
|
P= 2,5 (M20) Lmax=63
|
D15 L120/63 z3 d16
|
2-3 nap (általában)
|
184.099 Ft (144.960 Ft + ÁFA)
|
NB1615C63-2,50
|
|
|
P= 3 (M24 és M30x3-tól..) Lmax=40
|
D16 L100/40 z3 d16
|
2-3 nap (általában)
|
152.197 Ft (119.840 Ft + ÁFA)
|
NB1616C40-3,00
|
|
|
P= 3 (M24 és M30x3-tól..) Lmax=52
|
D16 L120/52 z3 d16
|
2-3 nap (általában)
|
167.335 Ft (131.760 Ft + ÁFA)
|
NB1616C52-3,00
|
|
|
P= 3 (M24 és M30x3-tól..) Lmax=64
|
D18 L130/64 z3 d18
|
2-3 nap (általában)
|
194.666 Ft (153.280 Ft + ÁFA)
|
NB1818C64-3,00
|
|
|
P= 3 (M30x3-tól..) Lmax=46
|
D20 L120/46 z4 d20
|
2-3 nap (általában)
|
194.666 Ft (153.280 Ft + ÁFA)
|
NB2020D46-3,00
|
|
|
P= 3 (M30x3-tól..) Lmax=61
|
D20 L150/61 z4 d20
|
2-3 nap (általában)
|
231.242 Ft (182.080 Ft + ÁFA)
|
NB2020D61-3,00
|
|
|
P= 3,5 (M30) Lmax=50
|
D20 L120/50 z3 d20
|
2-3 nap (általában)
|
210.210 Ft (165.520 Ft + ÁFA)
|
NB2020C50-3,50
|
|
|
P= 3,5 (M30) Lmax=64
|
D20 L150/64 z3 d20
|
2-3 nap (általában)
|
231.242 Ft (182.080 Ft + ÁFA)
|
NB2020C64-3,50
|
|
|
P= 3,5 (M30) Lmax=78
|
D20 L150/78 z3 d20
|
2-3 nap (általában)
|
254.406 Ft (200.320 Ft + ÁFA)
|
NB2020C78-3,50
|
|
|
P= 4 (M36 és M42x4-től..) Lmax=58
|
D20 L150/58 z3 d20
|
2-3 nap (általában)
|
231.242 Ft (182.080 Ft + ÁFA)
|
NB2020C58-4,00
|
|
SmiProg szoftver forgácsolási adatokkal
Figyelem!
Ha az Excel szoftver az Ön böngészőjében nyílik meg és nem működik jól, kérjük válassza a böngésző ablakban felkínált "Fájl letöltése" opciót.
A menetmarás folyamata:
• A maró besüllyesztése a kifúrt magfuratba
• Sugárirányú elmozdulás a furat faláig
• Fogásvétel a menetprofilba
• Körbemarás, közben süllyesztés, vagy emelkedés 1 menetemelkedésnyit
• Kilépés a fogásból
• Vissza a furat közepére és kiemelés
SmiProg szoftver:
A program az anyagminıség és a menetméretek megadása után ajánlatot tesz a megfelelı szerszámra, megkapjuk a forgácsolási adatokat, a menetmarási mővelet idejét és a CNC programrészletet.
További információ: info@perfortek.hu
