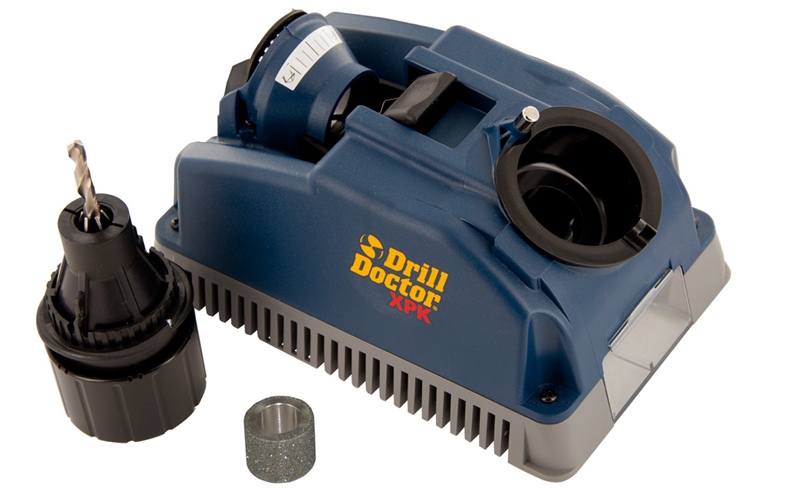

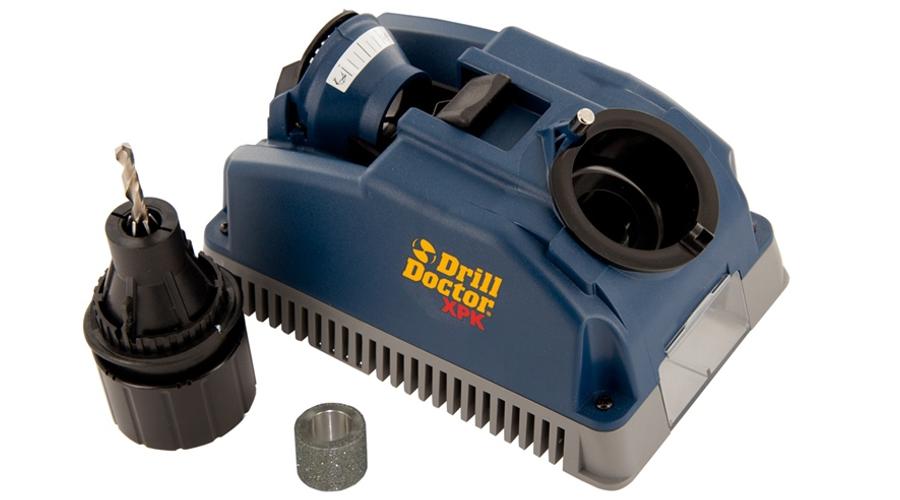

Drill Doctor DD XP fúróélező gép
A szerszám jellemzői:
|
|
Gyártó: | TIVOLY |
Cikkszám: | 1111177 400B |
Elérhetőség: | 6 db raktáron |
|
Egyszerű fúróélezés 118° csúcsszöggel.
A Drill Doctor hordozható, műanyag házas, professzionális fúróélező gép általános rendeltetésű és keresztélezésű csigafúrók, valamint betonfúrók élezéséhez.
Egyéni használatra, kis lakatos és más műhelyeknek ajánljuk. Az élezés kényszerpályás megvezetéssel, a ceruzahegyezéshez hasonló mozdulatokkal történik.
A DD XP fúróélező fő jellemzői:
- Állítható befogótokmány: 2,5-13 mm
- 118° csúcsszög
- Változtatható hátszög új beállító rendszerrel
- Keresztélezési lehetőség, önközpontozóvá teszi a fúrót
- Cserélhető gyémánt korong
- Használati utasítás
Részletes videó ismerető

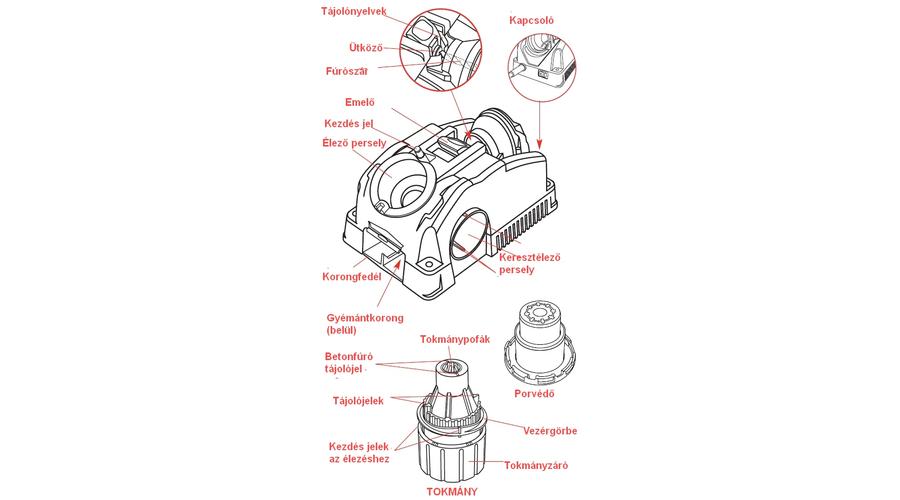

Az élezőgép részei:
A csigafúró élezés lépései röviden
(Katt a képekre a nagyításhoz)
1. Tájolás
Tegyük a fúrót a tokmányba, de ne szorítsuk meg. Az emelő lenyomásával nyissuk szét a tájolónyelveket. Helyezzük be a gépbe az ábra szerint a tokmányt a lazán befogott fúróval, amelyet ütközésig előre tolunk. Engedjük fel az emelőt és fordítsuk a fúrót a tokmányban úgy, hogy a nyelvek a horonyban a legszűkebb helyen tartsák. Ebben a helyzetben szorítsuk meg a tokmányt, majd kivéve húzzuk utána.
2. Élezés
Helyezzük a tokmányt a fentiek szerint tájolt fúróval az élező nyílásba a kezdés jel szerinti pozícióban. Kapcsoljuk be a gépet és nagyon enyhe nyomással végezzünk félfordulatokat a tokmánnyal, míg a köszörülési hangot halljuk (kb. 4-20 félfordulat a fúró méretétől függően).
3. Keresztélezés
A keresztél leköszörülésével a fúró önközpontozó lesz és kisebb előtoló erőt igényel.
Lassan toljuk be a tokmányt a keresztélező nyílásba a jelzés szerinti pozícióban. A köszörülési hangot hallva kis lépésenként toljuk a fúrót ütközésig, majd ismételjük meg a műveletet 180°-kal elforgatva.
Betonfúró élezés
Lazán fogjuk be a fúrót a tokmányba úgy, hogy a keményfém lapka a tokmány homlokán levő jelzéssel párhuzamos legyen. Kikapcsolt gépen a tokmányt a jelzés szerint az élező perselybe helyezve toljuk előre a fúrót ütközésig, majd szorítsuk meg. Bekapcsolva a gépet lassan toljuk be a tokmányt és érintsük meg a gyémánt korongot. Visszahúzva és 180 fokkal elforgatva ismételjük meg a műveletet és folytassuk mindaddig, míg szükséges.
A gyémántkorong cseréje
A tartozékként szállított körmöskulccsal megtartva a korongot vegyük ki a csavarokat és csaréljük ki a korongot.
